La gira de Manuel Carrasco ha duplicado su infraestructura de radiofrecuencia para la residencia de cuatro conciertos en el Estadio Olímpico La Cartuja de Sevilla. El sistema inalámbrico pasa de 16 a 32 canales simultáneos con la plataforma Sound Devices Astral, gestionada mediante el receptor de alta densidad Sound Devices Astral ARX32, un equipamiento suministrado para la producción por Fluge Audiovisuales.
El salto a un estadio de gran capacidad lo explica: la ampliación del escenario, una pasarela de unos 55 metros que se adentra en el público y la mayor superficie de cobertura obligaron al equipo técnico a replantear el despliegue de RF, diseñado por el coordinador de RF Sergio Lobo.
El montaje reúne buena parte de lo que hoy exige la RF en grandes recintos: coordinación de frecuencias, cobertura en escenarios extendidos, integración en la red de fibra y densidad de canales por unidad de rack.
De 16 a 32 canales: coordinación de frecuencias con Sound Devices Astral en La Cartuja
Durante el Tour Salvaje, cuyo arranque en este mismo estadio ya se apoyó en un amplio sistema de sonido Meyer Sound y DiGiCo desplegado por Fluge, la producción trabajó con un entorno inalámbrico de 16 canales. Para La Cartuja, el equipo ha ampliado la infraestructura hasta 32 canales simultáneos, todos gestionados desde el receptor Astral ARX32.
Duplicar canales en un estadio no consiste solo en añadir receptores: la disponibilidad de espectro limpio condiciona cuántos canales pueden operar con garantías. Para la coordinación de frecuencias, la producción ha aprovechado la sintonía global SpectraBand y el analizador de espectro en tiempo real (RTSA) integrado en el sistema, que permiten escanear de forma eficiente y asignar portadoras limpias a lo largo de un rango de espectro ultra ancho. Es la misma plataforma que ya se ha asentado en giras internacionales de estadios.
Arquitectura HexVersity para dar cobertura a una pasarela de 55 metros
El principal reto técnico estaba en el diseño del escenario, con un provocador de 55 metros que se adentra en el público y en el que la cobertura debe mantenerse uniforme para evitar pérdidas de señal.
Para resolverlo, Sergio Lobo ha diseñado una arquitectura basada en la tecnología HexVersity de Sound Devices, que permite combinar entre dos y seis antenas en diversity por canal o segmentar las entradas en distintos grupos de antenas para ajustar la cobertura a cada zona. En La Cartuja se ha optado por un esquema de cuatro antenas, dos de ellas situadas en el extremo del provocador mediante enlaces de fibra óptica.
«Este año estamos utilizando los sistemas de Sound Devices con el sistema Astral, con el que tenemos 32 canales funcionando simultáneamente en configuración HexVersity. Hacemos uso de cuatro antenas, dos de ellas en el provocador con un sistema de fibra, para tener cobertura en los 55 metros de pasarela que se han montado este año».
Sergio Lobo, coordinador de RF
Optocore integra el inalámbrico en el lazo de fibra de la producción

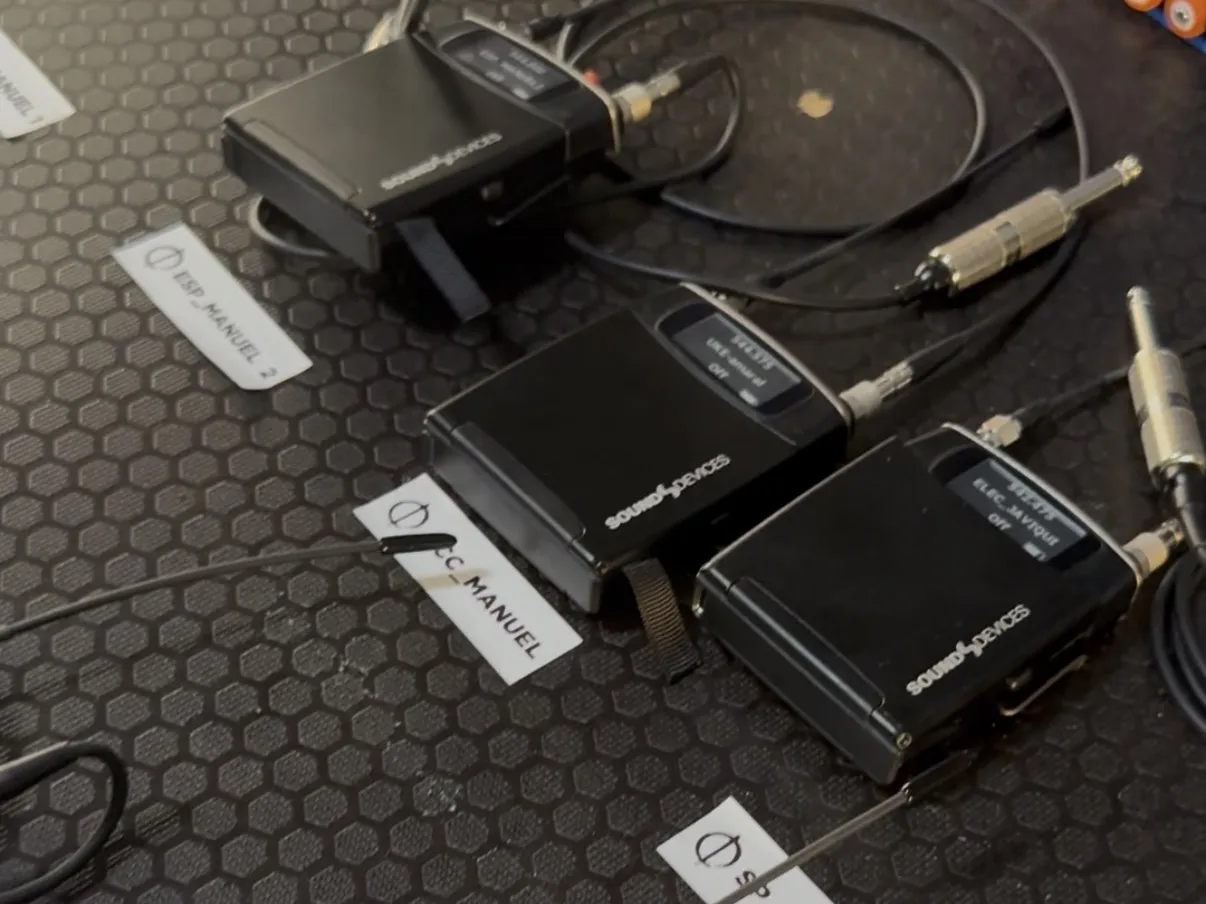

El ecosistema inalámbrico opera dentro del lazo de fibra óptica principal a través de una red Optocore de 32 canales, lo que permite pachear directamente cualquier señal hacia la consola de mezcla. Esa conectividad también lleva el control al escenario: las petacas de la serie Astral incorporan el Expansion Button Module, cuyas funciones de conmutación se utilizan en directo.
«Tenemos un sistema integrado a través de Optocore con 32 canales donde podemos pachear a la mesa todo lo que necesitemos, incluyendo los sistemas de expansión de botones de configuración; tanto para el push and talk del artista como para el cambio de diferentes petacas en las guitarras que utilizan durante el show».
Sergio Lobo, coordinador de RF
En la práctica, este ruteo simplifica la comunicación interna del artista con el FOH y con el control de monitores, y agiliza los cambios de instrumento durante el espectáculo.
Sonido sin companding y 32 canales en una unidad de rack para monitores

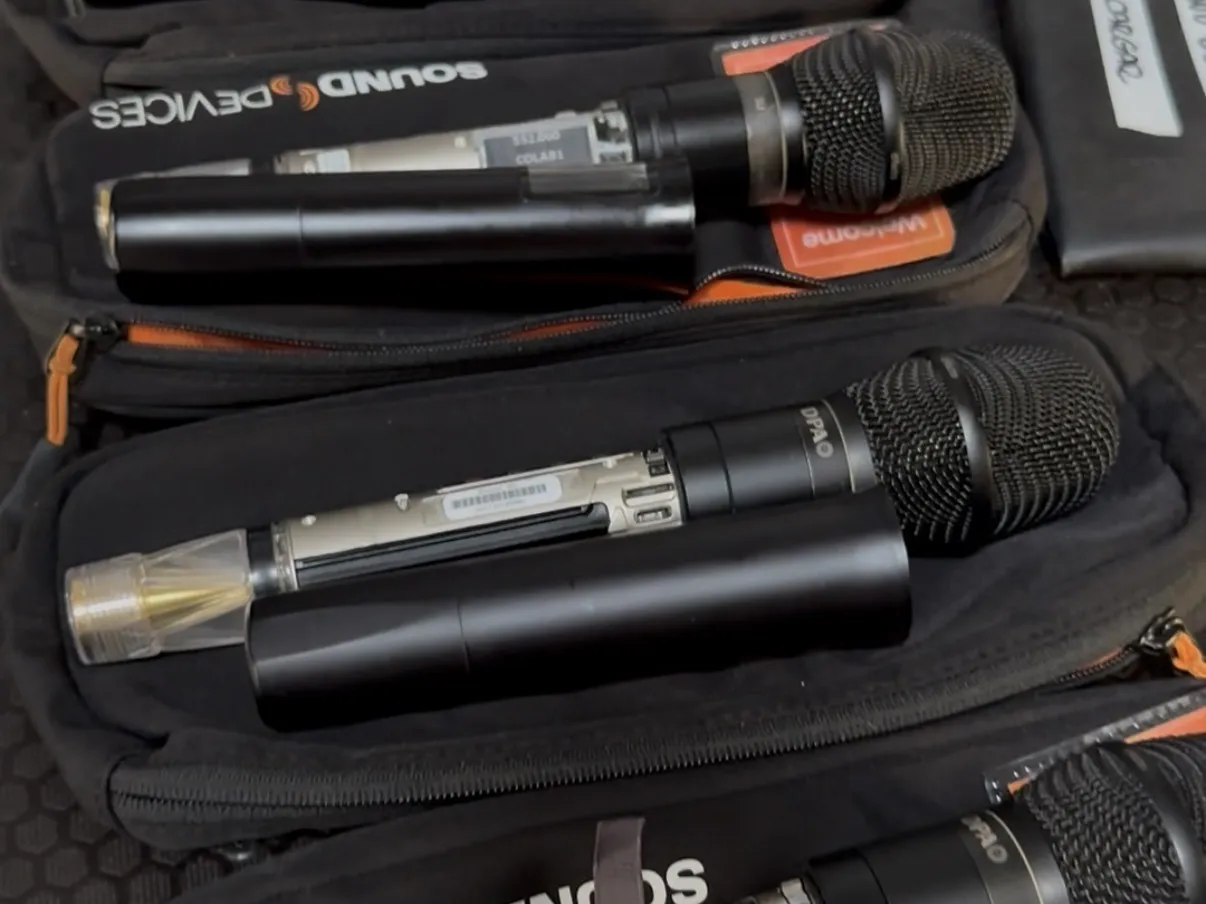

El comportamiento de los transmisores Astral-TX y de las petacas compactas Astral-Mini, sumado a la estabilidad de la portadora RF, marca una diferencia en el puesto de monitores, donde los músicos construyen su referencia sobre el escenario. Al prescindir de companding, el sistema preserva la integridad dinámica de la señal y el carácter de cada instrumento, el mismo argumento que pesó cuando Radiohead pasó sus guitarras al inalámbrico.
«Hemos sido en España la primera gira que lo ha utilizado y la verdad es que los resultados y las sensaciones son muy buenas. Las guitarras molan un montón cómo suenan. Como no hay apenas compresión, es un sistema muy estable y, además, muy fiable».
Álvaro García, asistente de monitores

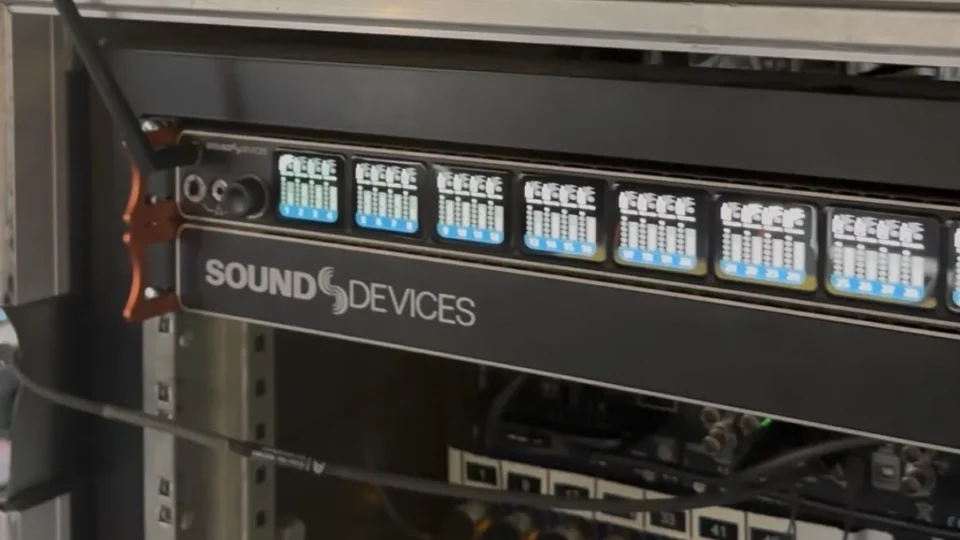

La otra mitad de la ecuación es logística. El Astral ARX32 concentra 32 canales inalámbricos en una sola unidad de rack, lo que reduce el espacio que ocupa el sistema y simplifica la infraestructura de control. En esta producción, esa densidad se ha trasladado a los racks de gira integrados por Fluge Audiovisuales, agilizando los montajes en el control de escenario. Para García, alojar 32 canales en una unidad de rack, más la conversión Optocore, «se hace súper sencillo»: «ganas mucho espacio en los racks».
Sound Devices forma parte del catálogo de audio profesional que RMS Proaudio distribuye en España y Portugal, más de 20 marcas de sonido entre las que también figuran Optocore, Meyer Sound y DiGiCo. Con más de 25 años en la distribución de sonido profesional, la compañía acompaña ese catálogo con soporte técnico, formación especializada a través de su propia escuela y asesoramiento en proyectos de sonorización e integración. En despliegues donde RF, fibra y monitores dependen unos de otros, ese respaldo local forma parte de la infraestructura de audio para giras.
