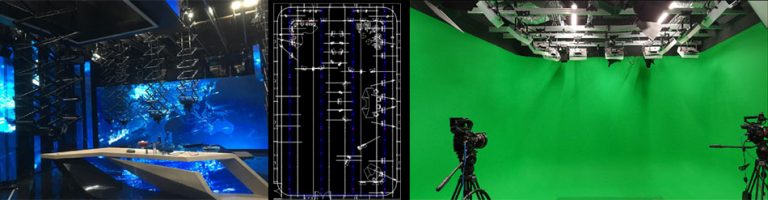

En estudios de televisión, teatros, cine, y allí donde se necesite iluminar, son necesarias una serie de infraestructuras y máquinas de suspensiones estudios de Tv y Teatro, como pueden ser; parrilla de suspensión, electrificación, el control de la iluminación, y particularmente una serie de máquinas de diversa índole, como:
- Pantógrafos manuales.
- Pantógrafos motorizados.
- Hoist.
- Barras telescópicas.
A todas estas infraestructuras en su conjunto se denominan “suspensiones estudios de TV y Teatro”.
La función de la suspensión estudios de TV y Teatro, es múltiple; Por un lado, fija el proyector y permite su localización a la altura deseada. Por otro facilita el acceso a él, sin necesidad de escaleras, o plataformas elevadoras, difíciles de operar dentro de un escenario completamente ocupado por mobiliario, escenario, cámaras etc…
Este movimiento puede ser manual, mediante una pértiga, o motorizado. Este último caso se da cuando la altura es considerable. Más de 6 m. O por comodidad para la operación.
Estos aparatos de suspensión estudios de TV y Teatro llevan en el mercado alrededor de 40 años sin apenas modificaciones. Cuando se diseñaron, el concepto y la tecnología eran otros. Tienen sus limitaciones en los tiempos actuales.
Nosotros siempre nos hemos caracterizado por buscar lo mejor a un precio razonable. Y el tema de las suspensiones no podía ser menos.
Es por esto que queremos presentar y explicar una serie de mejoras que uno de nuestros proveedores de suspensiones estudios de Tv y Teatro y parrillas ha introducido en sus máquinas, para dejar obsoleto, de un plumazo, todo el aparataje de suspensiones que había hasta ahora. Hablamos de Broadcast Media Supply, también conocido como BMS.
Sabemos que nos van a copiar, pero mientras lo hacen, nosotros iremos mejorando nuestros productos, para ir siempre uno o dos pasos por delante de los demás.
Para entender las mejoras, nada mejor que exponer qué es lo que hay a día de hoy en el mercado y compararlo con lo que ofrecemos.
No olvidemos, que son máquinas de suspensiones estudios de Tv y Teatro que cuelgan encima de las personas que trabajan debajo, y que están regulas por normas de seguridad muy severas.
En lo que afecta tanto a las máquinas manuales como motorizadas tenemos una serie de mejoras que intervienen tanto a nivel de seguridad, como a nivel de mantenimiento y/o estético:
1º- Banda metálica:
Tanto los pantógrafos como los hoists (motorizados y manuales) usan cable de acero trenzado y crimpados de cobre o aluminio para fijar sus terminaciones.
La problemática de estos cables de acero, es que necesitan de una revisión periódica para comprobar que los crimpados están bien, y que no se sueltan, deshilando los cables de acero, con el riesgo que eso conlleva.
BMS usa una banda metálica de acero inoxidable de alta calidad de 15×0,4mm en lugar de cable trenzado para sostener nuestras máquinas. La banda metálica ocupa la mitad de tamaño, es menos pesada y no requiere mantenimiento. Esto dota a nuestras máquinas de suspensiones estudios de Tv y Teatro de mayor uniformidad en las velocidades de subida y bajada, mismo par en todo el recorrido y movimiento silencioso.
Entre las principales ventajas que aporta el uso de banda metálica tendríamos:
Mayor seguridad en los extremos del cable. Inspección innecesaria: Las bobinas de cable trenzado de acero requieren de guarda cables y crimpados de bronce o aluminio en sus extremos y terminaciones. Este elemento de terminación debe ser revisado periódicamente ya que pueden provocar que el cable resbale en la zona de crimpados e incluso que llegue a soltarse. En las bobinas de banda metálica las uniones entre dos superficies se realizan mediante la fijación de tornillos pasantes, provistos de arandelas de seguridad, que impiden que el conjunto resbale. Esto evita el peligro de una perdida de suspensión en cualquiera de sus sujeciones, no siendo necesaria la inspección periódica.
Bobina de menor tamaño: Otra de las ventajas de usar banda metálica es el menor tamaño de la bobina, debido a su reducido espesor y al radio máximo de doblado. Para elevar 14 metros de altura, la banda metálica puede ser almacenada en 24mm de altura de banda y 150mm de diámetro de bobina, frente a los 350mm de diámetro necesarios en máquinas equipadas con bobinas de cable de acero trenzado.
Mayor uniformidad en la velocidad y movimiento silencioso: El radio en una bobina de cable de acero trenzado es mayor. Además, existe una diferencia significativa entre el punto de mayor altura y el punto de menor altura del Hoist. Así, cuando el Hoist está en movimiento, el radio de giro de la bobina en cada vuelta se incrementa en 3mm, existiendo una diferencia de más de 200 mm entre la posición más alta y la más baja, lo que se traduce en variaciones en la velocidad de subida y bajada. Además, a más cable bobinado más radio, con lo que será necesario más par y por lo tanto mayor fuerza necesaria para subir. Con la bobina para banda de BMS tenemos el mismo diámetro efectivo en todo el recorrido siendo la diferencia entre esas posiciones de 10 mm de radio (frente a los 200mm de la bobina de cable), lo que se traduce en un movimiento más suave, de velocidad uniforme, con fuerzas más contenidas y prácticamente silencioso.
En lo que afecta a las máquinas motorizadas:
2º- Célula de carga:
La mayoría de las máquinas de suspensiones estudios de Tv y Teatro en el mercado usan para controlar la sobrecarga de peso un sistema de muelle y micro interruptor calibrado a mano. En este sistema, a medida que se carga peso, el muelle se comprime hasta activar un pulsador en caso de sobrecarga. Sin embargo, los muelles se pueden comprimir de maneras muy diversas dependiendo de numerosas variables como la temperatura, el número de ciclos en que haya sido cargado, la antigüedad, etc., siendo impreciso e impredecible.
En BMS medimos el peso con una célula de carga. Ésta célula nos da un valor exacto del peso que hay colgado en la máquina, con precisión de gramos, programándose electrónicamente el valor para el peso máximo permitido y obteniendo el valor del peso de los dispositivos colgados a tiempo real, siendo además las medidas visualizadas en la pantalla de control. Este sistema es mucho más fiable, ya que tenemos repetividad en las medidas, información del estado a tiempo real y es libre de mantenimiento.
3º- Sensores inductivos:
En la mayoría de las máquinas en el mercado en suspensiones estudios de Tv y Teatro se usa un sistema de muelles y micro interruptores para la detección del cable roto o destensado por colisión con un obstáculo en la bajada. Este sistema presenta los mismos inconvenientes que veíamos en el sistema de detección del peso máximo permitido, siendo un sistema mectiánico poco preciso, susceptible de fallos y con necesidad de inspección y mantenimiento.
En BMS usamos sensores inductivos para la detección de banda rota o suelta por colisión con un obstáculo. Siendo un sistema totalmente electrónico, con una distancia de detección de 3 mm, y un tiempo de respuesta inferior a 300 milisegundos, libre de mantenimiento y absolutamente preciso.
4º- Variador de velocidad:
En la mayoría de las maquinas existentes en el mercado en suspensiones estudios de Tv y Teatro se usan arrancadores de motor para controlar el giro del mismo. Este sistema permite 3 estados: parado, subida y bajada. Los cambios de estado se hacen sin transición, es decir, súbitamente, teniendo unos arranques y paradas bruscos.
En BMS usamos variadores de motor. Esto nos proporciona ventajas como, por ejemplo:
- Configuración de las velocidades.
- Arranques y paradas suaves totalmente configurables.
- Protección contra cortos en el motor.
- Finales de carrera adicionales a los existentes en el motor, proporcionando una doble seguridad.
- Registro de fallos en el motor.
- Entradas y salidas adicionales para conectar elementos de seguridad y control adicionales.
5º- Controladores y electrónica de control.
Al contrario que la mayoría de los fabricantes en suspensiones estudios de Tv y Teatro, donde se actúa sobre las máquinas con botones físicos para subir y bajar, en BMS se ha diseñado un sistema de control para operar sus máquinas mediante una aplicación de escritorio, permitiendo no solo subir y bajar las máquinas individualmente, sino que ademas se pueden operar varias máquinas a la vez en incluso almacenar diferentes memorias de todas las posiciones de cada máquina para poder pasar de una configuración de alturas a otra con tan solo una orden. Además, esta aplicación muestra el peso a tiempo real de cada máquina, la altura, avisos de sobrepeso, colisiones con obstáculos y todo tipo de parámetros para saber de un solo vistazo a la pantalla de todo el estudio completo.
Mediante este software es posible chequear remotamente el estado de las máquinas, o su actualización vía Ethernet. Con lo que los posibles chequeos y actualizaciones, son inmediatos sin importar el punto exacto de localización mundial en el que se encuentren.
Esta aplicación de escritorio comunica directamente mediante Ethernet con la electrónica diseñada a medida por BMS, personalizada para cada proyecto según las necesidades del cliente.
6º- Otros elementos que aporta BMS a sus construcciones:
Además de las principales ventajas anteriormente expuestas, BMS agrega a todas sus construcciones elementos que facilitan la instalación, el control, el mantenimiento y las posibles adaptaciones según los requerimientos del proyecto. Entre estos elementos podemos destacar:
– Asas para un mejor transporte e instalación.
– Puertas exteriores con cierres rápidos para una mayor facilidad de configuración, inspección y mantenimiento.
– LEDS indicadores que permiten ver desde cualquier posición el estado del sistema, indicando si existe movimiento, selección, sobrepeso, avisos y posibles fallos.
7º- Servicio de Ingeniería a medida:
Los especialistas de BMS entienden la necesidad de adaptarse en cada proyecto a las necesidades del cliente. Por ello, BMS ofrece un servicio de Ingeniería para adaptar cada proyecto a los requerimientos que el cliente necesite. Este servicio es ofrecido en cada proyecto para el diseño de los elementos necesarios para llevarlo a cabo:
- Diseño de los amarres a los diferentes tipos de vigas existentes.
- Diseño de las regletas de conexión en cada aparato a petición del cliente.
- Configuración del cable en cada máquina.
- Adaptación del sistema de control BMS a las necesidades del estudio.
BMS estudia las modificaciones sugeridas por nuestros clientes, llevando a cabo estudios de viabilidad y posibles costes adicionales antes de su desarrollo.
8º-Conclusiones:
Como puede verse por lo anterior, las mejoras en suspensiones estudios de Tv y Teatro han sido sustanciosas tanto en la precisión, como en la fiabilidad, y ampliación del abanico de sus funciones.
Las mejoras en el sistema de control facilitan la operación de las máquinas, porque no perdemos los datos de posición al bajarlas. Permitiendo incluso la memorización de varias posiciones para facilitar la configuración de la iluminación de varios escenarios en el mismo espacio, en combinación con las memorias de iluminación de la consola de iluminación.
Como ejemplo de esta integración, hemos hecho un desarrollo conjuntamente con MA Lighting que consigue que desde la consola MA de iluminación se puede disparar una secuencia de luces, a la vez que una secuencia de movimientos de los pantógrafos, sincronizando los movimientos de ambos usando el protocolo PosiStageNet (PSN). Con la que la coreografía gana muchos enteros.
