Megafonía y alarma por voz en túneles: cuando la inteligibilidad es el desafío

Los túneles son uno de los entornos más exigentes para cualquier sistema de megafonía: reverberación extrema, ruido que supera los 90 dB(A) y recorridos de varios kilómetros donde mantener la inteligibilidad del mensaje depende de una arquitectura diseñada específicamente para ese entorno.

Instalar megafonía en un túnel exige resolver a la vez tres problemas que solo aparecen juntos en este contexto: reverberación elevada o extrema, ruido ambiente elevado y grandes distancias de cobertura. La necesidad de respuesta inmediata ante una emergencia convierte cada proyecto en un ejercicio de precisión donde la exigencia real no es solo que el mensaje se oiga, sino que se entienda con claridad en cualquier punto del recorrido y bajo cualquier circunstancia.

El problema técnico real

En un túnel, el sonido rebota. Las superficies duras (hormigón, roca, metal) generan reverberación constante que deteriora la inteligibilidad de cualquier mensaje. A eso se suma el ruido del tráfico rodado y los sistemas de ventilación, que en situaciones de emergencia puede superar los 90 dB(A). Por encima de ese umbral, emitir un mensaje audible exige niveles de presión sonora superiores a 100 dB, pero la potencia por sí sola no garantiza que el mensaje se entienda.

La inteligibilidad se mide con el índice STI (Speech Transmission Index). La normativa general exige valores iguales o superiores a 0,50; en túneles, donde las condiciones acústicas son inherentemente adversas, se acepta 0,45 siempre que se optimice la ecualización en función del ruido de fondo. Llegar a ese umbral en un túnel de varios kilómetros no es trivial.

La longitud añade otra capa de complejidad. Cuando los altavoces están separados por decenas de metros, el sonido llega al oyente en momentos distintos, destruyendo la coherencia del mensaje. Aumentar la potencia en ese escenario solo amplifica el problema. La solución es aplicar retardos específicos mediante procesado DSP a cada punto de emisión, creando un frente de onda sincronizado a lo largo de todo el recorrido.

El resultado es que un sistema de megafonía convencional no es suficiente en un túnel. Se necesita una solución con arquitectura distribuida, procesado DSP, control centralizado por zonas y supervisión continua de todos los elementos.

Marco normativo

El Real Decreto 635/2006 establece la obligatoriedad de megafonía en túneles urbanos de más de 200 metros e interurbanos de más de 500 metros. La normativa aplicable depende de si el sistema está vinculado o no a la detección de incendios: si no lo está, aplica la UNE-EN 50849; si lo está, entra en juego la familia EN 54, que regula los equipos de control (EN 54-16), los altavoces (EN 54-24) y la alimentación de emergencia (EN 54-4).

La certificación EN 54 no es únicamente un requisito documental. Implica que cada componente del sistema (central, amplificadores, altavoces, fuentes de alimentación) ha superado pruebas de funcionamiento bajo condiciones de fallo, interferencia y degradación progresiva. Un sistema certificado debe ser capaz de mantener la difusión de mensajes de emergencia incluso con fallos parciales en la instalación, con supervisión continua de líneas y equipos, y con registro de eventos para auditoría posterior.

En la práctica, la mayoría de túneles de nueva construcción o en proceso de modernización optan por sistemas certificados EN 54, tanto por exigencia de los pliegos técnicos como por la garantía adicional que aporta en instalaciones clasificadas como infraestructura crítica. Esto incluye también los procesos de renovación actualmente en curso en numerosas infraestructuras españolas al amparo del Plan de Recuperación, donde los pliegos contemplan de forma sistemática la certificación como requisito de licitación.

Cómo lo abordamos en OPTIMUS

Cada túnel tiene sus propias condiciones: longitud, sección, materiales, nivel de tráfico, número de zonas, integración con otros sistemas de seguridad. Por eso no existe una solución estándar para este sector.

Antes de seleccionar ningún equipo, analizamos el comportamiento acústico de la infraestructura utilizando el software de simulación EASE (Enhanced Acoustic Simulator for Engineers). A partir de un modelo tridimensional de la infraestructura (geometría, materiales y coeficientes de absorción de cada superficie) el programa calcula cómo se comporta el sonido en ese espacio concreto: tiempo de reverberación, nivel de presión sonora en cada punto, distribución de la energía acústica y valor STI estimado en función del ruido de fondo previsto.

Ese modelo permite tomar decisiones de diseño con datos antes de que se instale un solo equipo. Una de las más críticas es la sincronización temporal: en un túnel largo, el sonido emitido por altavoces separados por decenas de metros llega al oyente en momentos distintos, generando interferencias que destruyen la coherencia del mensaje. El estudio acústico previo determina exactamente qué retardo DSP debe aplicarse a cada punto de emisión para que el frente de onda llegue sincronizado a lo largo de todo el recorrido. Sin ese cálculo, aumentar la potencia solo amplifica el problema en lugar de resolverlo.

El modelo define también dónde colocar los altavoces, a qué distancia entre sí, qué potencia necesita cada zona y qué ecualización compensa el perfil espectral del ruido ambiente. El resultado no es una estimación: es un diseño con los parámetros de inteligibilidad verificados antes de la instalación.

A partir de ahí, trabajamos con sistemas Compact y OPTIMAX3: sistemas modulares y escalables que permiten gestionar múltiples zonas, integrar amplificadores distribuidos a lo largo del recorrido y mantener supervisión continua de todo el sistema. La arquitectura IP facilita la sincronización de avisos y la integración con los sistemas de control, ventilación, detección de incendios y señalización de la infraestructura.

La plataforma que se utiliza en cada proyecto depende de la escala y la complejidad de la instalación. OPTIMAX3 es la solución para infraestructuras de gran longitud o con múltiples tubos gestionados como un único sistema, donde la arquitectura distribuida y la redundancia IP son determinantes. Los sistemas Compact cubren instalaciones de complejidad media, con gestión por zonas. Y para túneles de escala más contenida, Compact LITE ofrece una solución autónoma todo en uno, con matriz PA/VA, amplificación y cargador de batería integrados en un único equipo. Las tres opciones cuentan con certificación EN 54, y en los proyectos de referencia de este artículo están representadas las tres soluciones, lo que refleja el rango real de instalaciones en las que trabaja OPTIMUS.

Equipos diseñados para este entorno

El altavoz es el último eslabón del sistema, pero en un túnel es también parte de la solución al problema acústico. La directividad del modelo determina cuánta energía sonora llega directamente al oyente y cuánta rebota en las paredes, contribuyendo a la reverberación que degrada la inteligibilidad. La potencia y el alcance condicionan cuántos puntos de emisión necesita el diseño, y por tanto la complejidad y el coste de la instalación. Y la construcción física del equipo determina si seguirá funcionando correctamente al cabo de cinco o diez años en un entorno con humedad constante, contaminantes, vibraciones y temperaturas extremas, donde el acceso para mantenimiento es limitado y una avería no es un contratiempo operativo sino un fallo de seguridad.

Por eso en un túnel no sirve cualquier altavoz. Y por eso la selección del modelo es una decisión técnica que deriva directamente del diseño acústico, no del catálogo. Esta es una breve selección de algunos de los altavoces que suministramos en estos entornos:

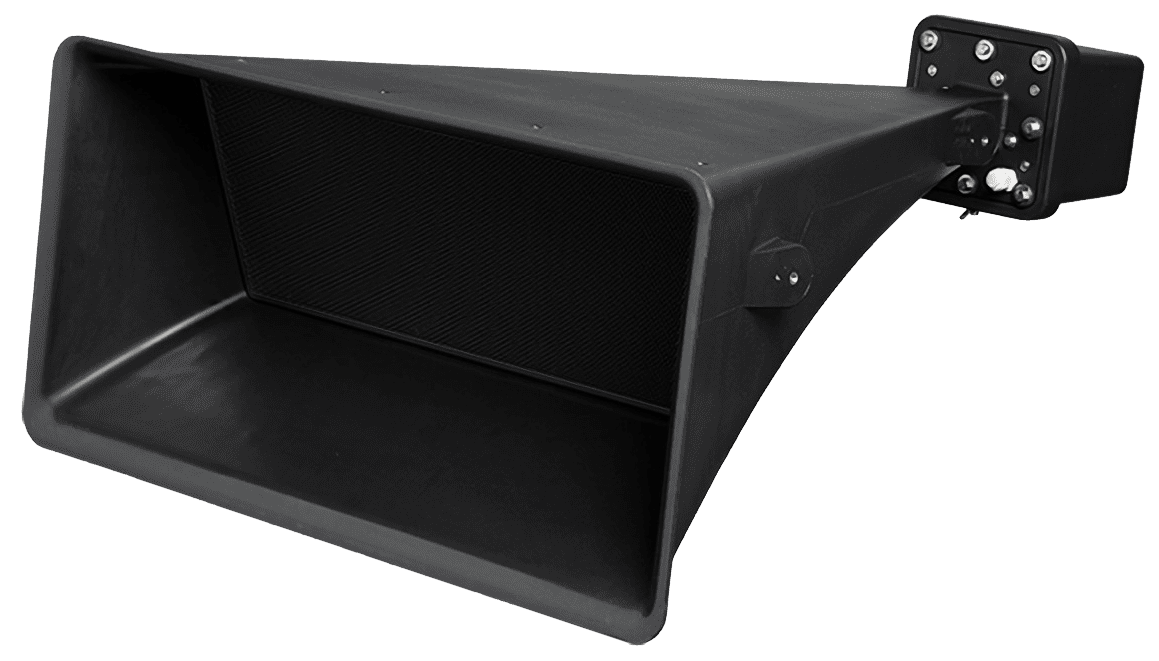

• AET-100: El AET-100 es el altavoz exponencial especialmente diseñado para este entorno. Con 100 W RMS y certificación EN 54-24, proporciona 133 dB SPL con respuesta equilibrada y baja distorsión. Su alta directividad es el dato más relevante en este contexto: concentra la energía sonora en la dirección del oyente y reduce las reflexiones sobre las superficies duras del túnel, mejorando la relación entre sonido directo y reverberante y facilitando alcanzar el STI mínimo exigido. La construcción responde a las condiciones reales del entorno: carcasa en plástico ignífugo con protección IP65, herrajes en acero inoxidable AISI 316 y rango de operación de -25 ºC a +70 ºC. En la renovación integral de los túneles de Artxanda se instalaron 15 unidades, en una infraestructura urbana con 30.000 vehículos diarios donde la fiabilidad del equipo en operación continua es determinante.

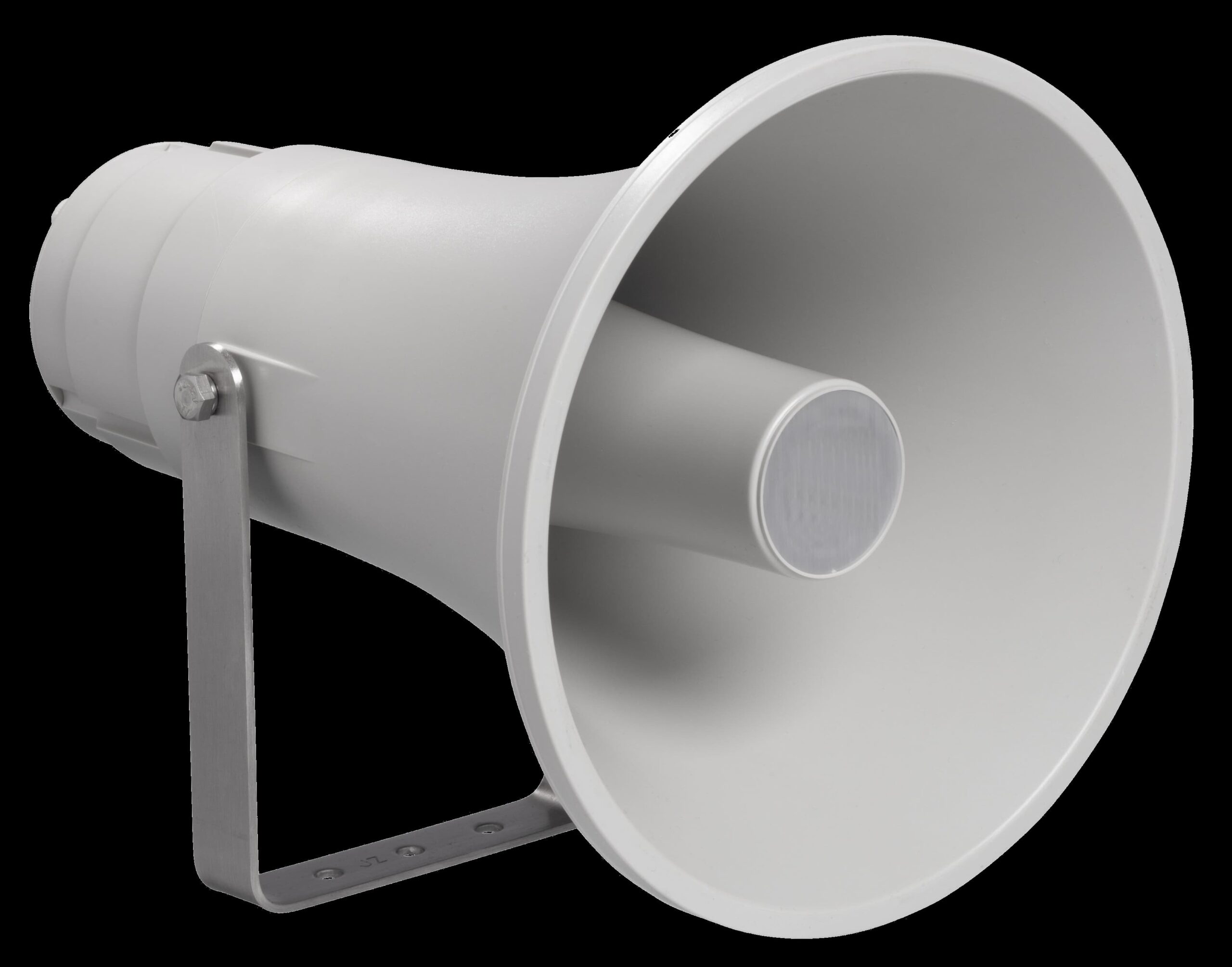

• AC-930EN: Cuando la longitud del recorrido exige distribuir un número elevado de puntos de emisión, el AC-930EN opera en otra escala. Con 30 W RMS en línea de 100 V, potencia seleccionable en cuatro niveles y 112,7 dB SPL máximos, ofrece una respuesta en frecuencia de 250 a 15.000 Hz adecuada para mensajes de voz con buena inteligibilidad. La protección IP66 y el soporte de acero responden a los tramos con ventilación forzada o exposición directa a la humedad. En los túneles de Piedrafita se instalaron 82 unidades cubriendo cuatro instalaciones independientes dentro de un mismo corredor, lo que ilustra bien el tipo de proyecto para el que está concebido.

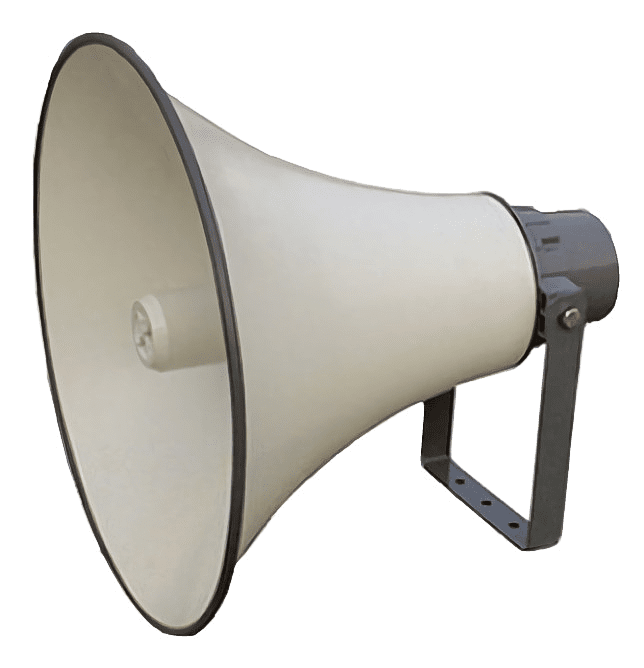

• AC-850T: El AC-850T resuelve un problema distinto: máxima presión sonora y largo alcance con el mínimo número de puntos de emisión. Con 50 W RMS, boca de 508 mm y hasta 127 dB SPL, cubre grandes distancias desde un único punto, lo que simplifica la arquitectura del sistema en túneles donde reducir la densidad de altavoces tiene implicaciones directas en el coste y la complejidad de la instalación. La selección de potencia en cuatro niveles (50, 30, 15 y 7,5 W) permite ajustar la cobertura por zonas sin modificar el cableado. Su construcción en aluminio con protección IP66 lo hace apto para entornos con humedad o exposición atmosférica. En el túnel 5 Supervía Poetas de Ciudad de México se instalaron 60 unidades para cubrir el recorrido completo de la infraestructura.

Proyectos de referencia

 Plataforma OPTIMAX3

1. Túneles de Guadarrama, AP-6

La autopista del Noroeste atraviesa la sierra de Guadarrama mediante tres tubos excavados entre 1963 y 2007, con el más largo alcanzando los 3,34 km. La gestión integrada de los tres tubos como un único sistema, combinada con la longitud de la infraestructura y el tráfico denso en los períodos de mayor afluencia, planteaba un escenario de alta exigencia tanto en potencia como en arquitectura del sistema.

A esa escala, la sincronización temporal entre zonas de emisión es el problema central: mantener un frente de onda coherente a lo largo de más de tres kilómetros exige una arquitectura fuertemente distribuida, con amplificadores situados a lo largo del recorrido y retardos DSP calculados para cada punto. La configuración instalada, con 17 módulos IF-8P4/0E distribuidos en el sistema, responde exactamente a esa lógica: no se trata de centralizar la potencia sino de llevarla al punto donde se necesita, sincronizada con el resto del sistema.

Sistema instalado:

• OPTIMAX3, 3 × IF-8P4 + 17 × IF-8P4/0E, 28.520 W, DC-800ETH

2. Túneles de Artxanda, Bizkaia

Los túneles de Artxanda conectan Bilbao con la comarca del Txorierri, el aeropuerto de Loiu y el Parque Tecnológico de Bizkaia. Con 30.000 vehículos diarios de media, son una de las arterias de movilidad más críticas del área metropolitana de Bilbao.

La Diputación Foral de Bizkaia está ejecutando actualmente una renovación integral de los tres tubos en fases consecutivas. El objetivo es modernizar los sistemas de seguridad, ventilación e iluminación de una infraestructura que lleva más de dos décadas en servicio continuo.

OPTIMUS forma parte de esa renovación. El nuevo sistema de megafonía y evacuación por voz está siendo instalado por fases, en paralelo a las obras, con equipos que se siguen enviando a obra en el momento de publicar este artículo.

Sistema instalado:

• OPTIMAX3, 5 × IF-8P4, potencias de 4.520 W y 2.700 W
• 15 × AET-100, 2 × PRO-150B, 1 × P08-EN54

El proyecto combina la exigencia propia de una infraestructura de alta afluencia con las restricciones operativas de trabajar en un túnel en activo: la instalación debe coordinarse con los cierres parciales por fases sin interrumpir la operatividad del conjunto.

3. Túnel de la Rovira, Barcelona

Túnel urbano de 1.300 metros que conecta los barrios del Baix Guinardó y el Carmel con la Ronda de Dalt, con tráfico intenso y uso continuo. La particularidad acústica de este túnel es su trazado urbano: una infraestructura de sección relativamente reducida y longitud media donde la reverberación se acumula con rapidez y el ruido de tráfico es constante incluso fuera de situaciones de emergencia.

El diseño de la instalación refleja esa complejidad: la distribución de altavoces en tres grupos de densidad distinta (46, 30 y 15 unidades de AC-630T) indica un diseño acústico no uniforme, adaptado a las diferentes condiciones de cada tramo del recorrido. La arquitectura OPTIMAX3 con amplificación distribuida permite gestionar esas zonas de forma independiente, sincronizando los avisos y ajustando los niveles de emisión según las condiciones de cada sector.

Sistema instalado:

• OPTIMAX3, 2 × (IF-8P4 + IF-8P4/0E), 4.520 W
• 8 × SP-920EN, 46 + 30 + 15 × AC-630T, 9 × SP-910DEN

Compact System

4. Túneles de Piedrafita, Trabadelo y Villafranca, Lugo/León

El puerto de Piedrafita concentra varios túneles en el corredor de la A-6 entre los kilómetros 407 y 464, en el trecho que la autovía atraviesa la frontera entre Lugo y León. Los túneles de La Escrita, Trabadelo y Villafranca están situados en menos de 10 kilómetros, con una intensidad de tráfico que supera los 2.000 vehículos diarios. Es un tramo especialmente exigente por la densidad de infraestructuras en un mismo corredor y por las condiciones climáticas de la montaña gallega.

La particularidad de este proyecto es la coordinación de cuatro instalaciones independientes dentro de una misma lógica técnica. OPTIMUS participa también en la modernización actualmente en curso en estos túneles, que incluye la renovación integral de los sistemas de seguridad en el marco del Plan de Recuperación.

Sistema instalado:

• 4 × Compact System: 3.000 W + 2.000 W + 3.000 W + 3.000 W
• 4 × SP-920EN, 82 × AC-930EN certificados EN 54

5. Túnel de Pilar de la Horadada, Alicante

El túnel de Pilar de la Horadada tiene 794 metros de longitud y se ubica en el km 772 de la AP-7, en el tramo Crevillente-Cartagena, junto al núcleo urbano de Pilar de la Horadada. Está en servicio desde 2001 y registra unos 28.000 vehículos diarios. Se trata de un falso túnel con un tubo para cada calzada, lo que implica gestionar dos recintos con condiciones acústicas similares, pero instalaciones completamente independientes.

A diferencia de un túnel excavado en roca, un falso túnel presenta una sección más regular y materiales de construcción más homogéneos, lo que facilita predecir el comportamiento acústico, pero no elimina el reto de la reverberación ni el ruido de tráfico. La solución adoptada, con 64 altavoces de columna AC-730T distribuidos a lo largo del recorrido, responde a la necesidad de mantener cobertura uniforme en cada tubo con un sistema independiente y supervisado para cada calzada.

Sistema instalado:

• Compact System, 3.000 W, DC-700ETH
• 64 × AC-730T, 2 × AC-615T

6. Túnel de Manises, aeropuerto de València

Falso túnel de unos 460 metros construido en el acceso viario al aeropuerto de València por la N-220, a su paso por el casco urbano de Manises. Opera en un entorno de tráfico constante con una particularidad relevante: la doble naturaleza del flujo, con vehículos de movilidad urbana y tráfico aeroportuario, implica un nivel de uso continuo y sostenido que no es habitual en túneles de carretera convencionales.

Los 4.000 W instalados en 460 metros responden a un entorno acústicamente exigente, con ruido de fondo permanentemente elevado. La combinación de altavoces AC-730T con unidades SP-30BR resulta en un diseño con zonas diferenciadas, adaptando la cobertura a las distintas condiciones acústicas del recorrido. El control DC-700ETH/T, integrable con SIP, facilita la coordinación con los sistemas de gestión del aeropuerto.

Sistema instalado:

• Compact System, 4.000 W, DC-700ETH/T
• 47 × AC-730T, 13 × SP-30BR

Compact LITE

7. Túnel 5 Supervía Poetas, Ciudad de México

Proyecto internacional en una infraestructura vial de Ciudad de México. La solución debía responder a las necesidades de comunicación y avisos de emergencia de un túnel de tráfico rodado, adaptándose al contexto normativo y operativo local, que no replica exactamente los estándares europeos EN 54 sino que tiene sus propios requisitos técnicos y de homologación.

La elección de Compact LITE como plataforma central es coherente con esa realidad: un sistema autónomo, con matriz PA/VA integrada, cargador de batería incorporado y conectividad IP, que cubre las necesidades de un túnel de escala media sin requerir una arquitectura tan distribuida como la de infraestructuras de mayor longitud. La capacidad de integración con sistemas externos mediante protocolos estándar facilitó además la adaptación al entorno de control local del proyecto.

Sistema instalado:

• Compact LITE + DC-700ETH
• 60 × AC-850T

Más allá de la potencia: inteligibilidad, arquitectura y normativa EN 54

En una infraestructura crítica, el sistema de megafonía forma parte del sistema de seguridad, y se le exige el mismo nivel de fiabilidad que al resto de subsistemas. Eso tiene implicaciones concretas en cómo se diseña, cómo se valida y cómo se mantiene.

El trabajo que determina si un sistema funcionará correctamente ocurre antes de la instalación: en el estudio acústico, en el diseño de zonas, en el cálculo de retardos, en la selección de equipos certificados y en la verificación del STI prevista. Una vez instalado, el sistema debe ser capaz de supervisarse a sí mismo (detectar fallos de línea, registrar eventos, mantener la difusión en condiciones degradadas) y respaldarse con garantías y asistencia técnica que no dependan de terceros.

En OPTIMUS controlamos el ciclo completo: desde el diseño del equipo hasta el soporte postventa, con garantías extendidas de hasta cinco años y técnicos propios para la puesta en marcha y el mantenimiento. En proyectos como los túneles de Artxanda o Piedrafita, donde la instalación se ejecuta por fases en infraestructuras en servicio activo, nuestra integración vertical es lo que nos permite dar respuesta directa y sin intermediarios cuando el proyecto lo exige.
