175 amplificadores Powersoft Quattrocanali 1204 forman parte de la renovación del sistema de megafonía del Aeropuerto Adolfo Suárez Madrid-Barajas, un proyecto de Maslevel que combina Dante, DSP distribuido, Armonia+ y alta eficiencia para una infraestructura operativa las 24 horas.
Powersoft Quattrocanali en el Aeropuerto Adolfo Suárez Madrid-Barajas constituye el núcleo de una profunda renovación de su sistema de megafonía aeroportuaria profesional. La nueva plataforma incorpora 175 amplificadores Powersoft Quattrocanali 1204 distribuidos por las cinco terminales, con el objetivo de reforzar la fiabilidad, la eficiencia energética, la supervisión y la continuidad de servicio.
La actuación, desarrollada por Maslevel y dirigida técnicamente por Fernando Sánchez, también ha supuesto la migración progresiva desde CobraNet hacia Dante, adaptando una arquitectura implantada hace aproximadamente veinte años a las necesidades actuales de audio profesional en red, procesamiento DSP y monitorización remota.

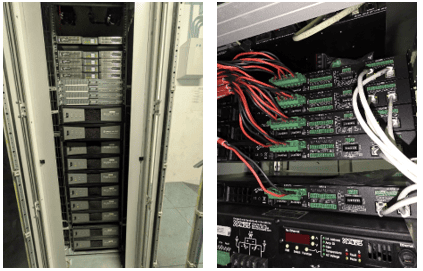

El sistema se extiende por 61 salas técnicas, desde T1 hasta T4 Satélite, y gestiona aproximadamente 350 micrófonos en tiempo real, con diferentes niveles de prioridad, ecualización y dinámica.

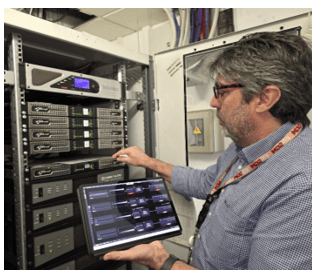

Powersoft Quattrocanali 1204 para la megafonía del Aeropuerto Madrid-Barajas
El análisis técnico del proyecto ha sido desarrollado por Gabriel Albornoz, de SeeSound, a partir de la renovación ejecutada en Madrid-Barajas y de la experiencia de Fernando Sánchez, máximo responsable de Maslevel, responsable del diseño y puesta en marcha del nuevo sistema y conocedor también de la infraestructura anterior.
La arquitectura precedente utilizaba MediaMatrix, de Peavey Commercial Audio, para la gestión y procesamiento de señales, CobraNet para la distribución de audio y amplificadores Crest Audio, junto con el protocolo de supervisión Nexsys. Tras cerca de veinte años de funcionamiento, la desaparición comercial de CobraNet, el cese de su evolución y la progresiva falta de repuestos hicieron necesaria una renovación tecnológica.
La evolución del sistema pasa ahora por Dante, tecnología desarrollada por Audinate, y por una arquitectura en la que los amplificadores Powersoft participan también en el procesamiento y la supervisión. La actualización no se limita a sustituir etapas de potencia, sino que modifica la forma en que se distribuyen el audio, el DSP y determinadas funciones de gestión.
Según Fernando Sánchez, la elección de Powersoft Quattrocanali responde a una combinación de requisitos profesionales: calidad y fiabilidad, elevada densidad de potencia y canales, compatibilidad Dante, procesamiento DSP, capacidad de supervisión y coste competitivo.

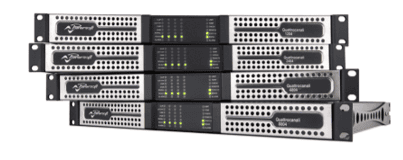

El modelo instalado es el Powersoft Quattrocanali 1204 DSP+D, una plataforma de cuatro canales compatible con Dante/AES67 y dotada de procesamiento DSP local. Su formato de 1 RU y 7 kg permite aumentar la densidad de amplificación en rack, reducir espacio y facilitar futuras ampliaciones.
La elección de unidades de cuatro canales responde además a una decisión de ingeniería vinculada a la continuidad de servicio: limitar el número de líneas de megafonía que podrían verse afectadas ante el hipotético fallo de una unidad.
Este proyecto sitúa a Powersoft Quattrocanali para megafonía profesional en un entorno especialmente exigente, con aplicaciones relevantes para aeropuertos, infraestructuras de transporte, grandes edificios e instalaciones críticas donde integradores, ingenierías y responsables técnicos necesitan combinar audio en red, procesamiento distribuido, monitorización y funcionamiento continuado.
Maslevel migra de CobraNet a Dante en el Aeropuerto Madrid-Barajas sin interrumpir el servicio
Uno de los aspectos técnicos más relevantes de la renovación del sistema de megafonía del Aeropuerto Adolfo Suárez Madrid-Barajas ha sido la migración de CobraNet a Dante, realizada sin interrumpir el funcionamiento de una infraestructura operativa de forma continuada en las cinco terminales.
Fernando Sánchez, máximo responsable de Maslevel, ha participado tanto en la arquitectura anterior como en la implantación del nuevo sistema basado en Powersoft Quattrocanali, lo que le ha permitido seguir directamente la evolución tecnológica de la megafonía del aeropuerto.
Según explica:
“Teníamos dos motivos de peso para hacer esta renovación profunda. Por un lado, la desaparición comercial de CobraNet, que ha conllevado el cese de su evolución, junto a la falta de recambios y accesorios, y ha hecho imprescindible la migración al estándar actual, Dante™. Por otro lado, los amplificadores en sí mismos, dada su edad y la falta de soporte y repuestos”.
La transición se realizó de forma progresiva. Aprovechando distintas obras en Madrid-Barajas, algunas zonas fueron migrando a Dante mediante tarjetas MDM32 instaladas en procesadores MediaMatrix Nion, mientras otras continuaban funcionando con CobraNet.
En una fase del proyecto, aproximadamente un 15 % de las zonas operaban mediante Dante y el 85 % restante seguía utilizando CobraNet. La renovación global obligó a mantener ambos sistemas funcionando en paralelo durante un periodo determinado, una situación especialmente compleja en una instalación donde la megafonía no podía interrumpirse.
Fernando Sánchez señala que uno de los principales retos estuvo en el sincronismo:
“Estamos hablando de un sistema de amplificación y distribución de audio que se extiende a lo largo de 61 salas de electrónicas, repartidas en un recorrido que va desde la T1 a la T2, T3, T4 y T4 Satélite; cinco terminales en total”.
La migración de CobraNet a Dante en el Aeropuerto Madrid-Barajas exigió a Maslevel desarrollar una ingeniería capaz de bascular progresivamente entre ambos sistemas dentro de ventanas de tiempo controladas, manteniendo la continuidad de servicio mientras avanzaba la nueva arquitectura de audio en red.
Esta transición preparó además la infraestructura para la incorporación de Powersoft Quattrocanali 1204, con procesamiento DSP distribuido, integración Dante/AES67 y nuevas capacidades de supervisión y gestión.
El proyecto resulta especialmente relevante para integradores, ingenierías y responsables técnicos de aeropuertos, estaciones e infraestructuras de transporte, donde la modernización de sistemas de megafonía y audio en red debe realizarse sin comprometer la disponibilidad del servicio.
Powersoft Quattrocanali con DSP distribuido en la megafonía del Aeropuerto Madrid-Barajas
La implantación de Powersoft Quattrocanali 1204 con DSP ha cambiado también la forma de distribuir el procesamiento dentro del sistema de megafonía del Aeropuerto Adolfo Suárez Madrid-Barajas.
En la arquitectura anterior, una parte importante de la inteligencia dependía de un número relativamente reducido de procesadores MediaMatrix. Con los nuevos amplificadores Powersoft Quattrocanali, una parte considerable del procesamiento puede ejecutarse localmente mediante los DSP integrados en cada unidad.
Fernando Sánchez resume esta evolución:
“Hemos pasado de una inteligencia centralizada a una inteligencia mucho más granular, por decirlo de alguna forma”.
La consecuencia es una mayor resiliencia. Un fallo localizado en uno de los más de 170 amplificadores puede afectar a una parte mucho más limitada de la instalación que la caída de uno de los aproximadamente 60 procesadores MediaMatrix de la arquitectura anterior.
Según explica Sánchez, más del 50 % de la inteligencia aportada originalmente por MediaMatrix se encuentra ahora gestionada por la plataforma Powersoft y su software Armonia+, reduciendo la dependencia de determinados puntos centrales de procesamiento.
El DSP de Powersoft Quattrocanali 1204 interviene además en funciones como gestión de prioridades, ecualización y dinámica dentro de un sistema que trabaja con aproximadamente 350 micrófonos en tiempo real.
Para integradores, ingenierías y responsables técnicos de sistemas de megafonía profesional, este modelo distribuido resulta especialmente relevante en aeropuertos, infraestructuras de transporte e instalaciones críticas, donde reducir los puntos de fallo y mantener la disponibilidad del sistema son requisitos fundamentales.
Powersoft Armonia+ para monitorizar la megafonía del Aeropuerto Madrid-Barajas

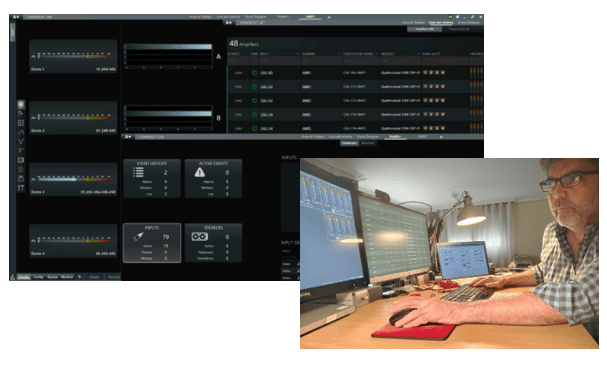

El software Powersoft Armonia+ desempeña un papel clave en la monitorización y gestión del sistema de megafonía del Aeropuerto Adolfo Suárez Madrid-Barajas, permitiendo supervisar una infraestructura distribuida entre cinco terminales y decenas de salas técnicas.
Armonia+ permite acceder tanto a los parámetros de un amplificador Powersoft Quattrocanali concreto como a vistas globales de grupos completos de dispositivos, organizando la información mediante las diferentes redes Dante y VLAN utilizadas en la instalación.
La infraestructura está segmentada mediante una VLAN para T1, T2 y T3, otra para T4 y una tercera para T4 Satélite, facilitando la monitorización local y remota de un sistema distribuido físicamente a lo largo de varios kilómetros.
Mediante Powersoft Armonia+ para megafonía profesional es posible comprobar el estado de los amplificadores, visualizar entradas activas, consultar históricos de eventos y realizar tareas de diagnóstico sobre diferentes zonas de la instalación.
En una infraestructura como Madrid-Barajas, donde el sistema de audio debe mantener una elevada disponibilidad, esta capacidad de supervisión resulta especialmente relevante para localizar incidencias con rapidez y reducir los tiempos de intervención.
La combinación de Powersoft Quattrocanali, DSP distribuido y Armonia+ aporta así herramientas de gestión especialmente útiles para aeropuertos, infraestructuras de transporte, grandes edificios e instalaciones con operación 24/7.
Eficiencia energética de Powersoft Quattrocanali en instalaciones 24/7
La eficiencia energética de Powersoft Quattrocanali constituye otro de los ejes de la renovación de la megafonía del Aeropuerto Adolfo Suárez Madrid-Barajas, especialmente relevante en una infraestructura que permanece operativa de forma continuada.
El Powersoft Quattrocanali 1204 presenta una disipación térmica de 106 BTU/h en reposo y aproximadamente 344 BTU/h trabajando a 1/8 de potencia. Estas cifras permiten reducir la cantidad de calor generada en las salas de racks y, por tanto, las necesidades de climatización asociadas a la amplificación.
En una instalación con 175 amplificadores Powersoft Quattrocanali 1204, una menor carga térmica puede traducirse en menor demanda de refrigeración y en una gestión energética más eficiente de las salas técnicas distribuidas por las cinco terminales.
Entre las tecnologías desarrolladas por Powersoft se encuentra Smart Rails Management (SRM), diseñada para adaptar el funcionamiento de la etapa de potencia a las condiciones reales de señal y carga y reducir el consumo cuando no es necesaria toda la capacidad disponible.
Los amplificadores incorporan además:
- Energy Save, que desactiva las etapas de salida después de cinco minutos sin señal.
- Auto Standby, que apaga la fuente de alimentación principal cuando todos los canales permanecen más de 30 minutos sin señal.
- Una fuente auxiliar de alta eficiencia que mantiene activas las funciones necesarias para la supervisión remota.
La eficiencia de Powersoft Quattrocanali para megafonía profesional no se limita al consumo de los propios amplificadores. La menor disipación térmica puede reducir también el esfuerzo de los sistemas de climatización, un factor especialmente relevante en aeropuertos, infraestructuras de transporte, instalaciones industriales y otros sistemas de audio con operación 24/7.
El formato compacto de los Quattrocanali 1204 DSP+D, con 1 RU de altura y 7 kg de peso, permite además optimizar el espacio en rack y facilitar futuras ampliaciones.
Este enfoque forma parte de la filosofía de eficiencia y sostenibilidad de Powersoft para instalaciones fijas, donde consumo energético, generación térmica, densidad de rack y capacidad de supervisión se consideran conjuntamente.
Powersoft aplica también esta orientación a otras soluciones de amplificación profesional. En Instalia.EU hemos analizado el amplificador Powersoft PRIMA para instalación con DSP previo, una plataforma compacta destinada a instalaciones fijas donde el procesamiento de señal se realiza previamente en la cadena de audio.
Tecnologías Powersoft Quattrocanali para megafonía e instalaciones críticas
La plataforma Powersoft Quattrocanali integra distintas tecnologías orientadas a proyectos profesionales de megafonía, audio distribuido e instalaciones críticas, donde la eficiencia, la supervisión y la continuidad de servicio son factores determinantes.
Direct Drive permite alimentar líneas distribuidas de 70 V y 100 V sin transformadores de salida, una ventaja especialmente útil en sistemas de megafonía de gran extensión. Power Sharing distribuye la potencia de forma asimétrica entre canales según las necesidades reales de carga, facilitando a integradores e ingenierías adaptar la amplificación sin sobredimensionar el sistema.
La tecnología Active DampingControl compensa la resistencia introducida por tendidos de cable largos, mientras que las versiones Powersoft Quattrocanali DSP+D incorporan compatibilidad con Dante/AES67 para su integración en redes profesionales de audio.
El procesamiento integrado incluye además DSP local, filtros FIR e IIR, ecualización avanzada y diferentes tipos de limitadores configurables, destinados a proteger las cargas y adaptar el comportamiento de cada canal.
Otra función relevante es LiveImpedance, que permite medir la impedancia de carga en tiempo real y detectar posibles anomalías en líneas y altavoces. Powersoft incorpora también GPO y sistemas de alarma capaces de comunicar incidencias como sobretemperatura, cortocircuitos o pérdida de alimentación.
Estas tecnologías permiten que Powersoft Quattrocanali para megafonía profesional combine amplificación, audio en red, procesamiento DSP, supervisión y diagnóstico. En el Aeropuerto Adolfo Suárez Madrid-Barajas, estas capacidades contribuyen a facilitar el mantenimiento y la gestión de una infraestructura que debe permanecer operativa de forma continuada.
Por sus características, la plataforma resulta especialmente relevante para integradores, ingenierías, proyectistas y responsables técnicos de aeropuertos, estaciones, infraestructuras de transporte, instalaciones industriales y grandes edificios, donde fiabilidad, monitorización y disponibilidad tienen un papel crítico.
En Instalia.EU también hemos analizado las soluciones de megafonía industrial EN54 y audio IP de SeeSound, orientadas a instalaciones donde la supervisión y las comunicaciones críticas son especialmente relevantes.
Powersoft Quattrocanali en el Aeropuerto Madrid-Barajas: la experiencia de Maslevel
Maslevel ha participado tanto en la arquitectura anterior como en el diseño y puesta en marcha del nuevo sistema de megafonía del Aeropuerto Adolfo Suárez Madrid-Barajas, basado en Powersoft Quattrocanali 1204.
Esta trayectoria permite a Fernando Sánchez, máximo responsable de Maslevel, valorar directamente la evolución desde una infraestructura basada en MediaMatrix, CobraNet y amplificación Crest Audio hacia un sistema con Powersoft Quattrocanali, Dante, DSP distribuido y supervisión mediante Armonia+.
Fernando Sánchez resume los factores que llevaron a seleccionar la plataforma:
“Tras analizar varios factores, son pocas las marcas que pueden ofrecer el conjunto de características que necesitábamos, como calidad y fiabilidad, un precio competitivo, elevada densidad de potencia y canales, compatibilidad Dante™ y potentes funciones DSP, entre otras características”.
La elección de Powersoft para la megafonía del Aeropuerto Adolfo Suárez responde así a requisitos directamente relacionados con una infraestructura de gran escala: fiabilidad, densidad de amplificación, audio en red, procesamiento DSP, supervisión, eficiencia energética y continuidad de servicio.
Tras aproximadamente un año de funcionamiento, Fernando Sánchez destaca también el resultado obtenido:
“Después de un año en funcionamiento, la plataforma Powersoft ha demostrado una fiabilidad del 100%”.
El proyecto de Powersoft Quattrocanali en el Aeropuerto Adolfo Suárez Madrid-Barajas, con 175 amplificadores Powersoft Quattrocanali 1204, se convierte así en una referencia técnica para integradores, ingenierías y responsables técnicos que desarrollan sistemas de megafonía profesional en aeropuertos, infraestructuras de transporte y grandes instalaciones con operación 24/7.
