Brompton en Garden Studios controla el nuevo escenario ampliado diseñado para escenas de conducción y desplazamientos simulados. La instalación sitúa a Brompton Tessera SX40 en Garden Studios como sistema de procesamiento del nuevo techo LED móvil, acompañado por unidades de distribución de datos Tessera XD 10G.
Garden Studios con Tessera SX40 de Brompton y Tessera XD 10G amplía una infraestructura de producción virtual formada por una pared LED curva ROE de 24 × 5 metros y un techo LED Absen de alta resolución de 10 × 5 metros. El estudio continúa utilizando sus procesadores Tessera S8 originales para la pared principal, mientras que el SX40 gestiona el nuevo techo móvil.
La colaboración entre Brompton y Garden Studios comenzó con la apertura, en 2021, del primer volumen de producción virtual instalado permanentemente en Reino Unido. Cinco años después, Brompton equipa el escenario ampliado de producción virtual de Garden Studios reutilizando los procesadores S8 existentes e incorporando el SX40 y las unidades XD 10G.
El techo LED está montado sobre una estructura personalizada desarrollada con Cirrolite, que permite desplazarlo dentro, por encima o alrededor del escenario y utilizarlo como pared frontal para rodajes de 360 grados. Puede recorrer hasta 20 metros de delante hacia atrás y pasar de una configuración completamente cerrada a otra preparada para escenas con lluvia en menos de un minuto, evitando tener que cambiar la posición de los vehículos entre tomas para conseguir la orientación adecuada de los reflejos.
Brompton Tessera SX40 en Garden Studios: techo LED móvil a 10 bits y 50 Hz

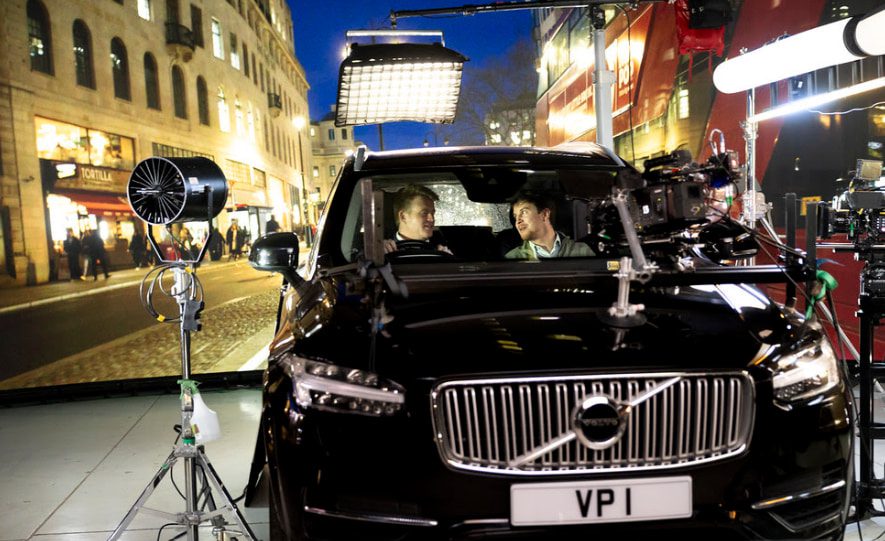

El escenario de producción virtual de Garden Studios está especializado en escenas de conducción y desplazamientos simulados. Su nuevo techo LED móvil permite reproducir fondos y capturar directamente en cámara reflejos nítidos sobre los parabrisas y la carrocería de los vehículos.
«Desde que inauguramos nuestro primer volumen en 2021, nuestra pared LED ha más que duplicado su tamaño y ahora contamos con uno de los techos LED de mayor resolución de Europa. Esto nos permite obtener reflejos nítidos y enfocados en los parabrisas sin pixelación visible», explica Rich Phillips, CTO de Garden Studios.
El principal problema detectado por el estudio era la pérdida de definición que producían los techos LED con un pixel pitch elevado al generar reflejos sobre los parabrisas. Garden Studios respondió con un techo Absen de alta resolución de 10 × 5 metros capaz de mostrar esos reflejos correctamente enfocados directamente en cámara.
Los cuatro grados de movimiento del techo y su funcionamiento a 10 bits y 50 Hz exigían un sistema de procesamiento con suficiente ancho de banda, flexibilidad y fiabilidad. Por este motivo, Brompton Tessera SX40 en Garden Studios trabaja junto con unidades de distribución de datos Tessera XD 10G conectadas mediante fibra TAC.
«Los procesadores SX40 combinados con las unidades de distribución de datos XD mediante fibra TAC eran la elección evidente, ya que proporcionan la flexibilidad, el ancho de banda y la fiabilidad necesarios para un sistema tan dinámico», señala Phillips.
La estructura móvil fue desarrollada con Cirrolite y permite cambiar la posición del techo entre horizontal y vertical. También puede utilizarse como pared frontal para configurar un volumen de producción virtual de 360 grados.
Para Patrick Goodden, director técnico de ventas para Reino Unido e Irlanda de Brompton Technology, la instalación demuestra tanto la capacidad del nuevo equipamiento como la longevidad de los procesadores utilizados desde la apertura del primer volumen.
«Han reutilizado los procesadores S8 que adquirieron hace cinco años para controlar la pared principal de un estudio completamente nuevo. Esto significa que solo han tenido que invertir en un nuevo SX40 para el techo», explica.
La incorporación del procesador Brompton Tessera SX40 responde especialmente a las necesidades de cableado del techo móvil. Mientras que los procesadores S8 llevan las conexiones directamente desde su parte posterior hasta la pantalla, el SX40 permite transportar la señal mediante uno o dos cables de fibra y distribuirla posteriormente a través de las unidades XD 10G.
Esta arquitectura reduce el volumen y el peso del cableado que debe acompañar el movimiento del techo. También permite que los procesadores Tessera S8 de la pared principal y el Tessera SX40 del techo funcionen conjuntamente, conservando la misma reproducción del color y la sincronización entre las diferentes superficies LED.
Tecnologías Brompton en Garden Studios: ShutterSync, Dark Magic y Extended Bit Depth
El procesamiento Brompton Tessera SX40 en Garden Studios mantiene la precisión cromática y la sincronización de las superficies LED con las diferentes frecuencias de imagen utilizadas durante el rodaje. Los proyectos de televisión de alta gama suelen trabajar a 23,98 fps, mientras que las producciones publicitarias utilizan habitualmente 25 o 50 fps.
La función patentada ShutterSync de Brompton permite introducir en el procesador los ajustes de obturación de la cámara. El sistema adapta la actualización de las pantallas LED al intervalo exacto durante el cual el obturador permanece abierto, ayudando a evitar artefactos con diferentes velocidades, frecuencias de imagen y ángulos de obturación, como 172,8 grados.
«La apariencia de las pantallas LED en cámara es uno de los aspectos más complejos de la producción virtual, especialmente debido a las velocidades de obturación y las frecuencias de imagen utilizadas en las producciones cinematográficas», explica Patrick Goodden, director técnico de ventas para Reino Unido e Irlanda de Brompton Technology.
Dark Magic mejora la reproducción de los paneles LED cuando trabajan con niveles reducidos de luminosidad. Su procesamiento ayuda a disminuir el banding y la pérdida de detalle que pueden aparecer en las zonas oscuras de la imagen.
Extended Bit Depth aumenta la precisión disponible en los niveles bajos de brillo y amplía el rango dinámico que puede captarse en cámara. En combinación con Dark Magic, permite reproducir degradados más suaves y conservar información visual en las áreas oscuras, incluso cuando las pantallas funcionan con una luminosidad muy reducida.
La calibración PureTone mantiene la uniformidad y la precisión del color en las condiciones de baja luminosidad habituales de un volumen de producción virtual. El sistema también admite LUT 3D de 17 × 17 × 17, equivalentes a 4.913 puntos de color, y se integra directamente con Pomfort Livegrade.
Esta integración permite que los técnicos de imagen digital —DIT— y los directores de fotografía realicen el etalonaje de la pared y el techo LED utilizando herramientas incorporadas en sus flujos de trabajo habituales.
Garden Studios también utiliza la API de Brompton para controlar herramientas personalizadas y agilizar diferentes operaciones en el plató. El sistema puede mostrar instantáneamente una pantalla verde de croma o congelar la imagen de la pared LED para conservar la configuración de iluminación mientras se vuelve a cargar el contenido.
Estas prestaciones también se utilizaron en el proyecto Brompton Tessera SX40 en American Psycho, donde dos procesadores SX40 y cuatro unidades de distribución XD 10G controlaron un suelo LED con paneles ROE Black Marble 4 en el Almeida Theatre de Londres.
Colaboración entre Brompton y Garden Studios en producción virtual
La colaboración entre Brompton y Garden Studios se ha desarrollado desde la apertura del primer volumen permanente del estudio en 2021. Además del suministro y actualización de los sistemas de procesamiento LED, Brompton ha prestado apoyo técnico en eventos, jornadas de puertas abiertas, pruebas de equipos y cursos de formación sobre producción virtual.
Durante los últimos cinco años, Garden Studios ha realizado más de 150 producciones en sus escenarios de producción virtual. Dentro de su actividad de producción audiovisual profesional, numerosos clientes de televisión de alta gama han utilizado estas instalaciones para rodar escenas de conducción gracias a la configuración especializada del escenario y a la experiencia técnica de su equipo.
«Las escenas de conducción representan una parte importante de nuestro trabajo y hemos desarrollado proyectos de televisión de alta gama para las principales plataformas de streaming», indica Rich Phillips, CTO de Garden Studios.
Entre las producciones realizadas se encuentran Twenty Twenty Six y The Capture para la BBC; Goodbye June y Man Vs Baby para Netflix, y películas como The Roses. Garden Studios también trabaja en una nueva selección de proyectos cuyo estreno está previsto durante 2026 y 2027.
La ampliación refleja asimismo los principios de sostenibilidad de Garden Studios como empresa certificada B Corp. La reutilización de los procesadores Tessera S8 adquiridos para el primer volumen ha permitido conservar la infraestructura existente y limitar la nueva inversión al Tessera SX40 y a las unidades de distribución XD 10G necesarias para el techo LED móvil.
Este planteamiento prolonga la vida útil de los equipos, reduce la necesidad de renovar anticipadamente la tecnología y disminuye el impacto medioambiental asociado a la sustitución frecuente del hardware.
Las actualizaciones gratuitas del software Tessera permiten que los procesadores S8 originales continúen incorporando las funciones desarrolladas por Brompton y funcionen junto con las nuevas unidades SX40. De esta forma, Brompton en Garden Studios mantiene una arquitectura conjunta para la pared principal y el techo LED, con reproducción cromática y sincronización coherentes entre ambas superficies.
Foto: Jasmin Shah
