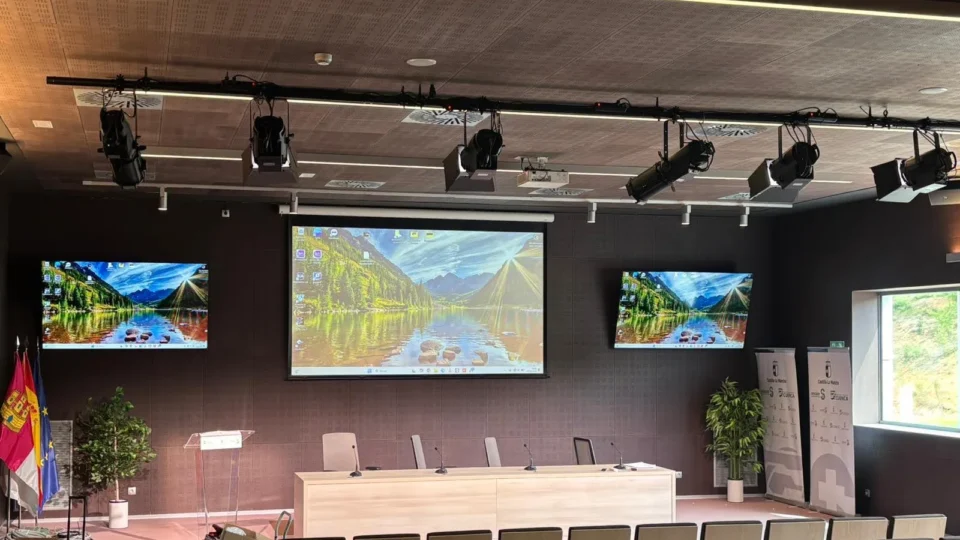

El auditorio del Hospital Universitario de Cuenca reúne en una sola instalación sonido, iluminación, vídeo y un punto de conexiones para la prensa. El proyecto lo ha ejecutado Audiovisuales Avellan, integrador con sede en Paterna (Valencia) que opera con el nombre comercial AV2, con equipos de seis fabricantes que distribuye en España SeeSound. El hospital, que los Reyes inauguraron en diciembre de 2024 según la Casa Real, releva al antiguo Hospital Virgen de la Luz.
Una sala así acoge presentaciones, reuniones y comparecencias informativas, y cada actividad plantea necesidades técnicas diferentes: que la voz llegue clara a todo el público, que los ponentes tengan una luz propia, que una misma imagen pueda verse en más de una pantalla y que los medios dispongan de un lugar fijo donde tomar la señal. La instalación asigna a cada necesidad un subsistema.
Seis AUDAC VEXO106 repartidos por la sala para una cobertura uniforme
El refuerzo sonoro se apoya en seis cajas AUDAC VEXO106 distribuidas por el auditorio. Repartir la emisión en varios puntos, en vez de confiarla a un par de cajas frontales, busca que el nivel sea parecido en las primeras y en las últimas filas. Son recintos de dos vías con woofer de 6 pulgadas y motor de compresión de 1 pulgada, con 125 W continuos a 8 ohmios.
Los amplifican las etapas EPA254 y EPA502 de la misma marca, ambas de clase D y de una unidad de rack: la primera con cuatro canales de 250 W a 4 ohmios y la segunda con dos de 500 W a 4 ohmios. Por eficiencia y tamaño, encajan en el rack de pared que centraliza la electrónica de la sala.
Para la captación, el equipamiento incluye la referencia CMX215 de AUDAC, un micrófono de cuello de cisne de condensador electret con patrón cardioide. Al atenuar el sonido que llega por los laterales y por detrás, este tipo de cápsula ayuda a aislar la voz del orador y reduce el riesgo de realimentación cuando micrófonos y altavoces comparten espacio. Completa el audio un monitor autoamplificado FUSION12MA de DAD, marca de la italiana Music & Lights, la misma compañía que está detrás de PROLIGHTS: un recinto coaxial de dos vías y 420 W, con woofer de 12 pulgadas y motor de compresión de 1 pulgada.
Blanco variable para la luz general y recortes con zoom para el atril

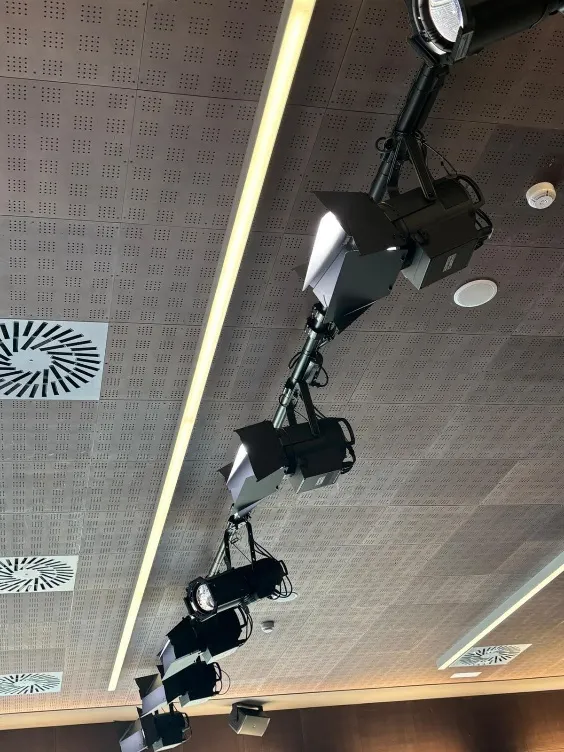

La iluminación separa dos funciones. Cinco proyectores PROLIGHTS EclFresnel VW se encargan de la luz general. Son Fresnel LED de blanco variable, un modelo que cubre de 2.700 a 5.600 K, de modo que la temperatura de color puede adaptarse a los distintos usos de la sala sin cambiar de equipo.
Para el atril se han instalado dos recortes de la serie EclProfile con ópticas de zoom ECLLZ2550, que varían el ángulo del haz entre 25° y 50°. El recorte concentra la luz en un área de bordes definidos y el zoom ajusta su tamaño a la zona que ocupa el ponente, de modo que el atril cuenta con una luz propia, independiente de la general.
El manejo se resuelve con una B-Station2 de Visual Productions, un panel de pared con seis botones retroiluminados en RGB y salida DMX. Desde él se activan funciones de iluminación previamente programadas, lo que lleva el control del sistema a un punto accesible de la sala.
Distribución HDMI, rack de pared y un panel de conexiones para prensa
En vídeo, la instalación incorpora un divisor HDMI 1×2 SP-H2-0102-10 de la británica Netvio, que reparte una misma fuente entre dos salidas y admite señales 4K a 60 Hz con HDR. Añade extracción de audio y escalado de resolución, útiles cuando los dispositivos conectados no trabajan con la misma señal.
La electrónica se aloja en un rack de pared Caymon EPR412/B de 12 unidades y 450 mm de profundidad nominal, con puerta de cristal con cerradura y laterales desmontables para acceder a los equipos. Caymon pertenece al mismo grupo belga que AUDAC, PVS. Una regleta de 19 pulgadas PSR109GS/B, con nueve tomas Schuko e interruptor frontal, distribuye la alimentación.
El panel de prensa recurre al sistema modular CASY del mismo fabricante: un chasis CASY038/B con capacidad para ocho módulos y un módulo CASY126/B con dos conectores XLR macho de tres pines. Las conexiones quedan concentradas en un punto concreto, y los equipos de los medios tienen un acceso definido a la señal durante los actos.
El resultado es un caso de integración audiovisual con una lógica reconocible en las salas de actos institucionales: sonido repartido en varios puntos, luz general separada de la del atril, control desde un panel sencillo, electrónica reunida en un solo rack y un punto de conexión propio para la prensa.
