Audio en red para instalaciones profesionales: cómo diseñar sistemas Dante/IP escalables y fáciles de gestionar

El audio en red para instalaciones profesionales se ha convertido en una arquitectura clave para conectar captación, procesamiento, distribución, amplificación y control en un proyecto AV. En salas corporativas, universidades, instituciones, espacios culturales y recintos de uso intensivo, esta evolución permite diseñar sistemas más flexibles, escalables y fáciles de supervisar que una infraestructura basada exclusivamente en rutas de señal independientes.

La aplicación profesional principal está en proyectos donde el integrador necesita crecer por fases, reducir cableado, centralizar el control y mantener una calidad de audio estable sin convertir cada ampliación en un rediseño completo. En este contexto, Dante y otras tecnologías de audio digital sobre IP (como el protocolo propietario de Audio-Technica AT LINK) han dejado de ser un recurso reservado a grandes instalaciones: hoy conviven con DSP, PoE, sistemas inalámbricos, microfonía beamforming, matrices, altavoces de red y plataformas de monitorización que acercan la gestión del audio al entorno IT.

Audio-Technica lleva años trabajando en esta convergencia. Instalia ya documentó en 2015 la llegada de microfonía Audio-Technica integrada directamente en redes Dante, y el escenario actual amplía aquella idea: el valor ya no está solo en transportar audio por Ethernet, sino en construir una arquitectura completa donde los dispositivos puedan configurarse, supervisarse y crecer sin perder interoperabilidad. La cuestión para integradores y responsables técnicos ya no es simplemente si utilizar audio sobre IP, sino cómo diseñarlo para que sea estable, mantenible y realmente útil durante toda la vida de la instalación.

Cómo diseñar audio en red para instalaciones profesionales

Un proyecto de audio en red debe empezar por la arquitectura y no por la lista de equipos. Antes de seleccionar micrófonos, DSP o amplificación conviene definir el número de canales actuales y futuros, la topología de red, los requisitos de redundancia, la alimentación PoE, las necesidades de control y qué partes del sistema deberán convivir con la infraestructura IT del cliente. También debe establecerse quién administrará la red después de la puesta en marcha: el integrador, el departamento IT, el equipo audiovisual interno o una combinación de los tres.

Dante aporta una capa común para transportar audio digital y simplificar el enrutamiento entre dispositivos compatibles, pero su buen funcionamiento depende de decisiones de ingeniería: switches adecuados, configuración de red coherente, sincronización, capacidad suficiente y documentación. El ahorro de cableado solo es una ventaja real cuando va acompañado de una instalación que pueda diagnosticarse con rapidez y ampliarse de forma ordenada.

La web profesional de Audio-Technica Iberia sitúa precisamente la tecnología Dante/ATLINK/IP como una de las bases de su propuesta de instalación, junto con sistemas inalámbricos y soluciones analógicas. El objetivo común es facilitar al diseñador e integrador un ecosistema donde captación, procesamiento, distribución y control puedan adaptarse a proyectos de distinta escala sin sacrificar calidad ni operatividad.

Del micrófono al DSP: la red empieza en la captación

La entrada a la red condiciona todo el flujo posterior. En una sala corporativa o educativa, un array de techo como el ATND1061 combina captación beamforming, zonas configurables, detección de actividad de voz y procesamiento interno con conectividad Dante. Instalia ya analizó su integración certificada para Microsoft Teams Rooms, un ejemplo de cómo la microfonía de red deja de ser un elemento aislado para participar también en automatización, seguimiento de cámara y control de sala.

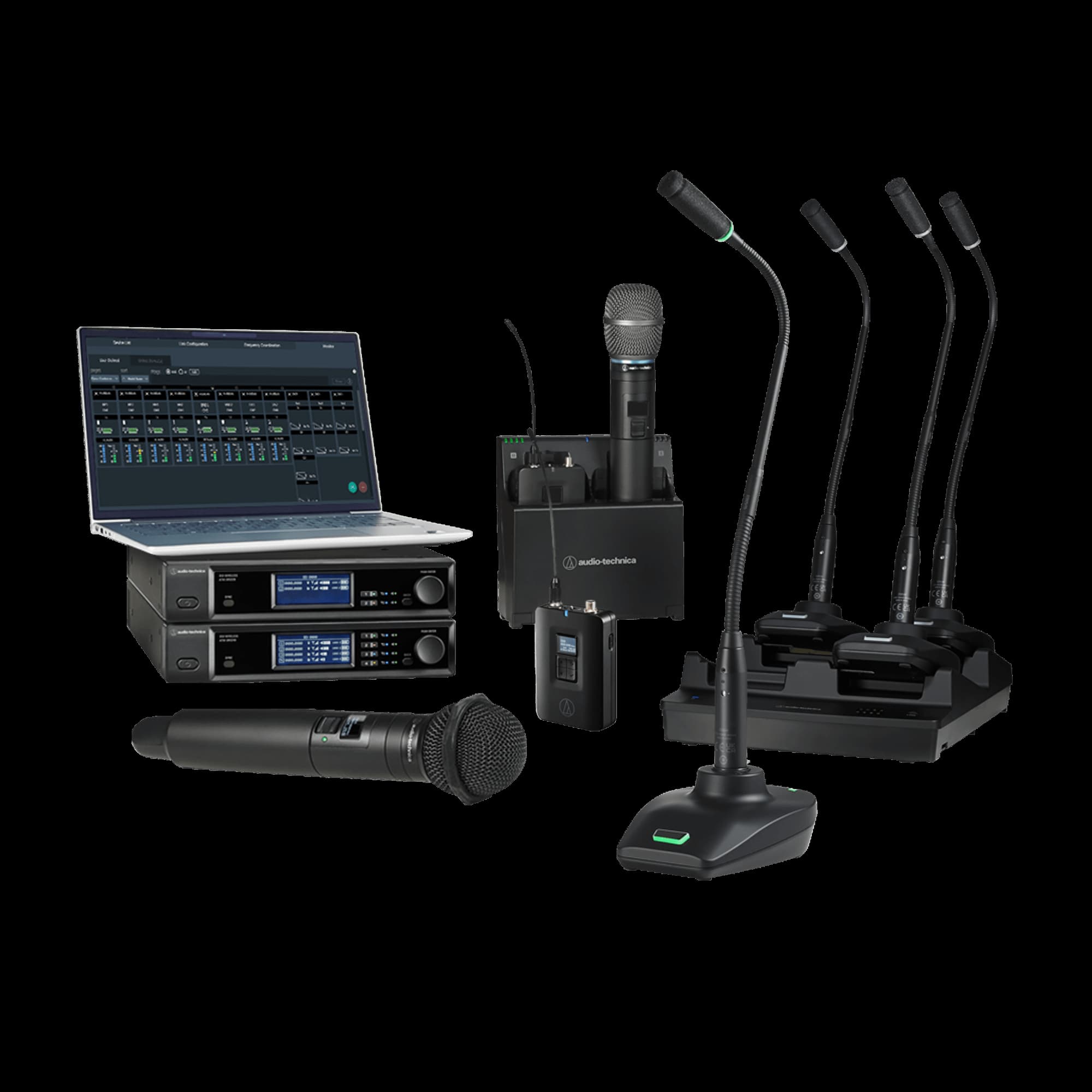

La misma lógica aparece en el sistema inalámbrico digital Audio-Technica D50. Su versión Dante permite concentrar canales de audio en red y combina la gestión RF con DSP, monitorización y funciones pensadas para entornos de alta densidad. Para teatros, auditorios, universidades o espacios corporativos, la convergencia entre RF y AoIP reduce la separación tradicional entre el sistema inalámbrico y la infraestructura fija: ambos pasan a formar parte de una misma arquitectura supervisable.

Después de la captación, el procesamiento determina la flexibilidad del sistema. Equipos como el ATDM-1012DAN permiten incorporar mezcla, AEC, routing y control sobre red, mientras que matrices de otras marcas distribuidas por Audio-Technica Iberia amplían el diseño hacia ecosistemas más complejos. El integrador puede así decidir qué funciones deben estar cerca de la sala, cuáles deben centralizarse y qué elementos necesitan redundancia o acceso remoto.

Integrar Dante y otros protocolos sin crear islas

Una instalación moderna puede combinar Dante con otros transportes digitales si existe una lógica clara de integración y mantenimiento. El ATSP-30 de Audio-Technica, por ejemplo, utiliza tanto tecnología DANTE como Audio-Technica LINK dentro de su ecosistema y añade DSP y control remoto. Para el integrador, la prioridad no debe ser llevar todo a un único protocolo, sino evitar islas tecnológicas: cada tramo debe estar documentado, ser diagnosticable y conectarse con el resto del sistema de forma previsible.

Salas corporativas, educación e instituciones: voz clara y operación sencilla

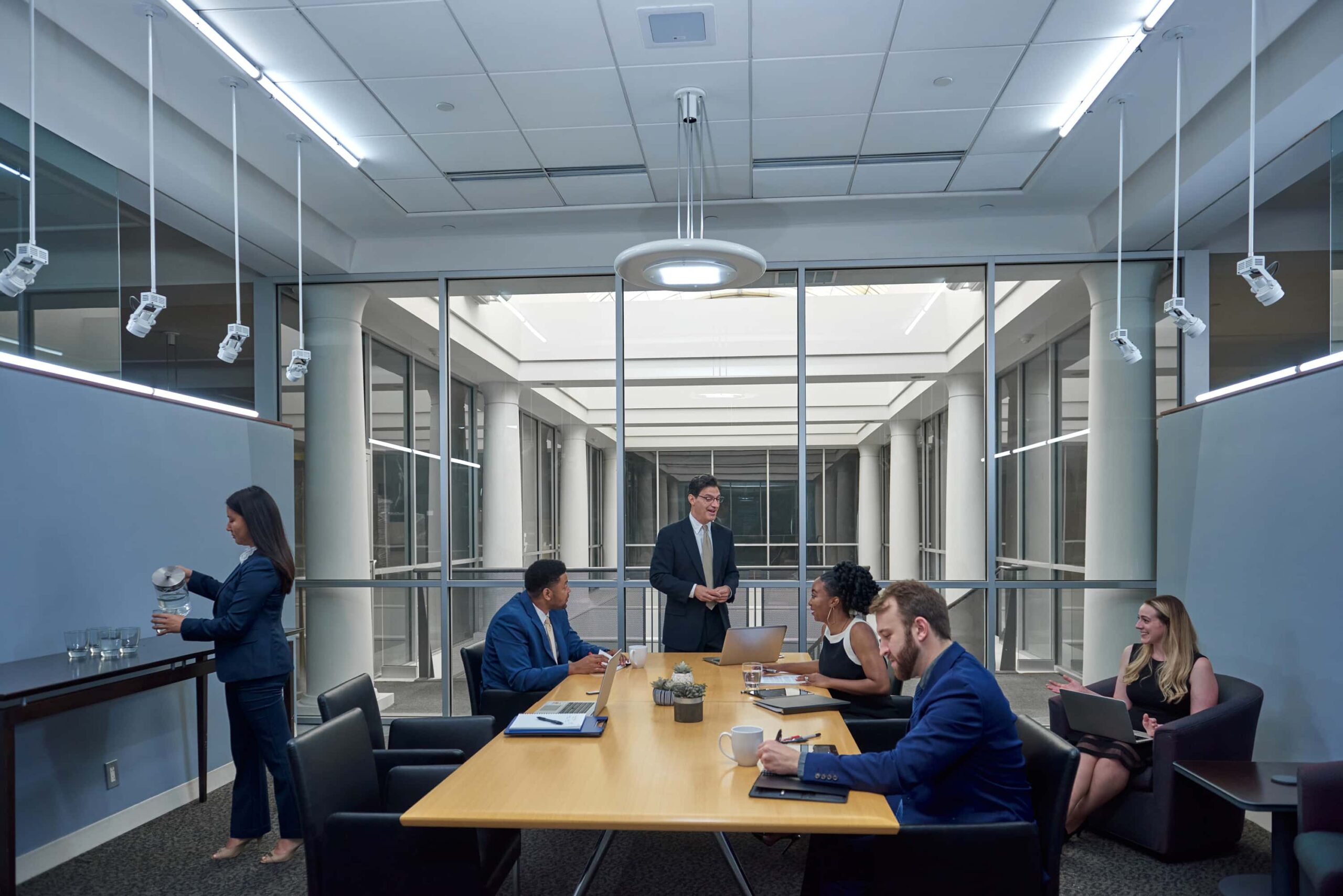

Las salas de reuniones y los espacios institucionales son uno de los territorios donde el audio en red muestra con mayor claridad su valor. La experiencia del usuario exige simplicidad, mientras que el sistema que hay detrás puede integrar microfonía de techo, sistemas inalámbricos, DSP, cámaras, seguimiento automático y control de plataforma colaborativa. El usuario no debería necesitar entender esa complejidad para iniciar una reunión.

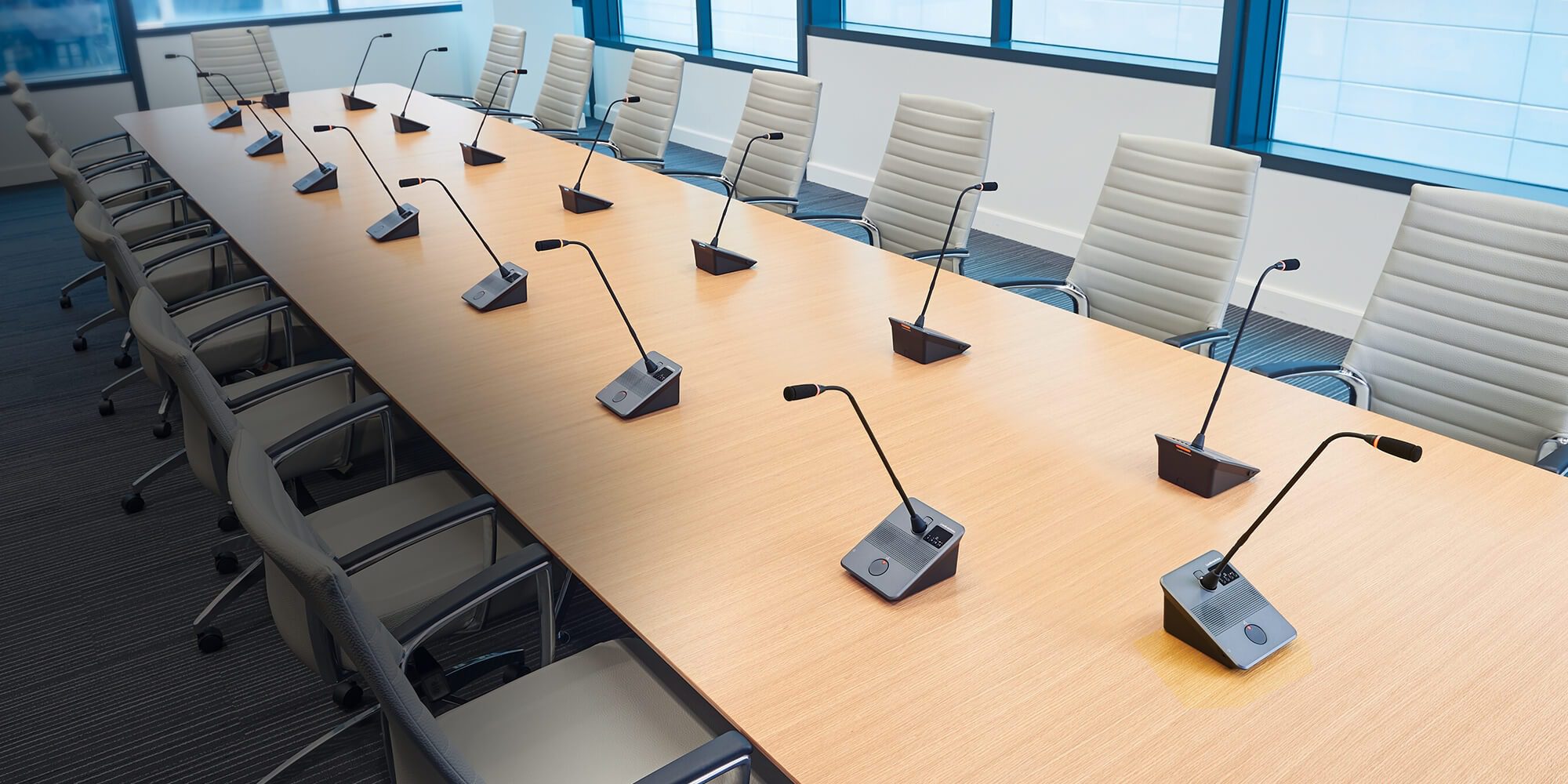

La integración del sistema ATUC-50 con el software Quorum de Ross Video, recogida por Instalia en Audio-Technica y Ross Video: integración inteligente del sistema ATUC-50 con Quorum, muestra otra vertiente: automatizar micrófonos, cámaras y dinámica de reunión en ayuntamientos, parlamentos, salas de juntas y otros entornos donde la fiabilidad y la trazabilidad son prioritarias.

En educación, la escalabilidad tiene un peso adicional. Una universidad puede comenzar por varias aulas y terminar desplegando decenas de espacios con necesidades distintas. En estos casos, estandarizar dispositivos, plantillas, nomenclaturas, direccionamiento y procedimientos de mantenimiento puede ser tan importante como la elección del micrófono o el altavoz. El verdadero ahorro aparece cuando el equipo técnico puede entender cualquier sala con una lógica común.

Cultura, directo y audio inmersivo: la red como infraestructura creativa

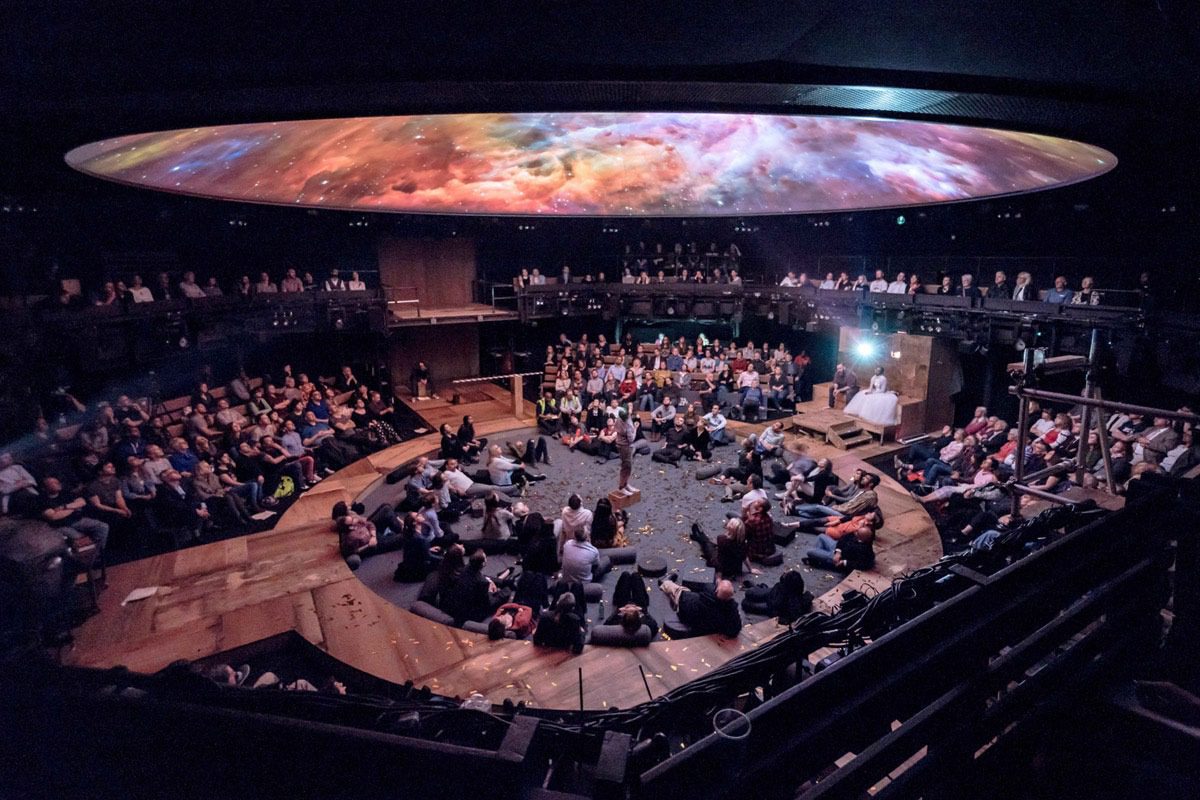

El audio sobre IP no se limita a colaboración corporativa. En producción en directo y espacios culturales, la red permite transportar gran número de señales, distribuirlas entre diferentes áreas y combinar control, monitorización y procesamiento con una infraestructura más flexible. En la gira mundial de The Australian Pink Floyd Show, Instalia documentó un sistema Martin Audio WPC gestionado mediante red Dante, donde el control de amplificación y la gestión del sistema forman parte del diseño operativo de una producción internacional.

El mismo principio se extiende al audio espacial. La incorporación de TiMax al catálogo de Audio-Technica Iberia añade procesamiento espacial, reproducción multicanal y control de espectáculos a proyectos de teatros, museos, parques temáticos y experiencias inmersivas. En estos entornos, la red no es únicamente un medio de transporte: se convierte en la infraestructura que permite mover, procesar y automatizar señales en tiempo real.

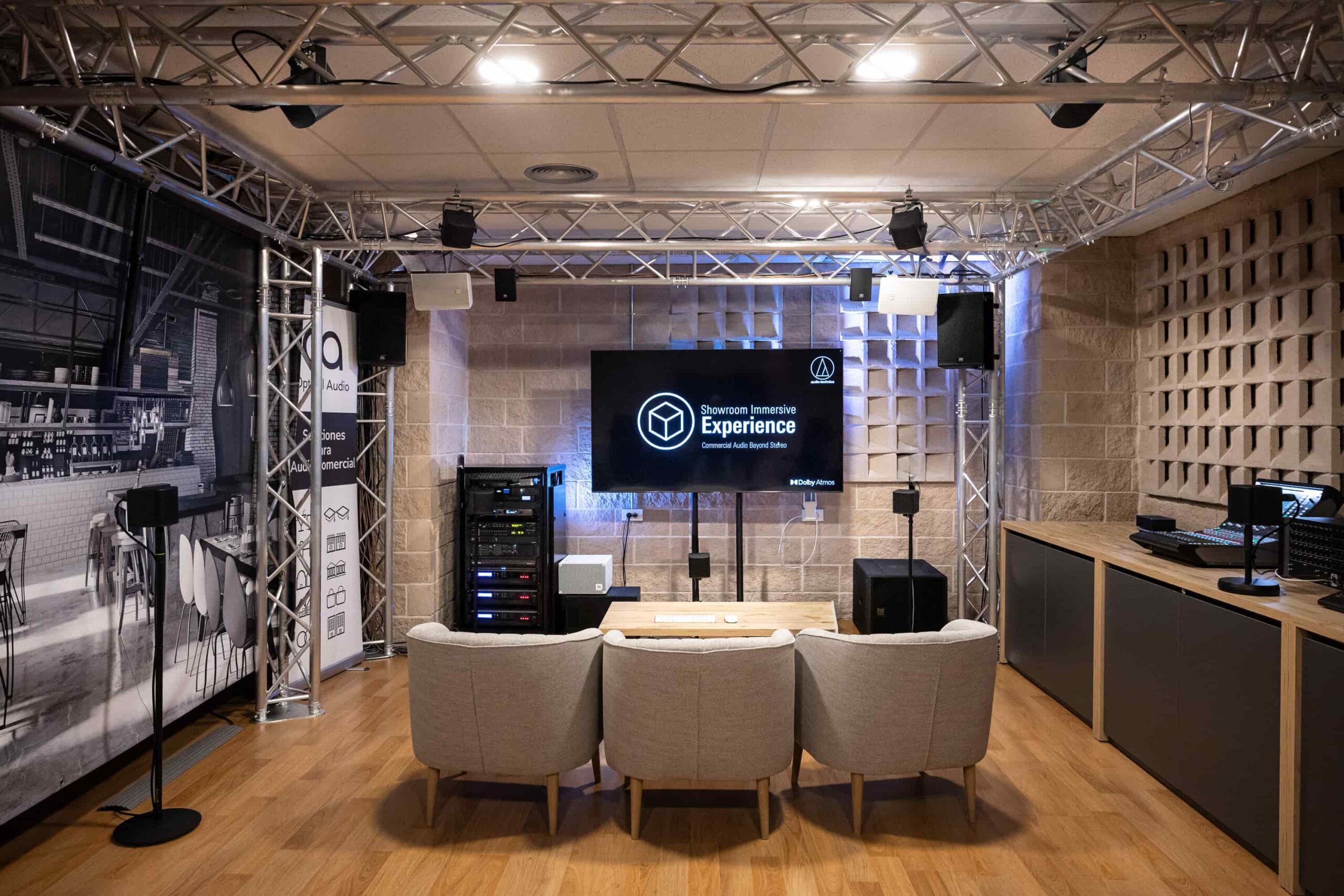

La sala de demostración de Audio-Technica Iberia en Madrid resume bien esta convergencia al reunir microfonía, sistemas de conferencia, matrices, consolas, monitorización e infraestructura Dante en configuraciones corporativas, live e inmersivas. Para integradores y consultores, disponer de un entorno de prueba permite validar arquitecturas antes de trasladarlas a proyectos reales.

Escalabilidad, monitorización y mantenimiento: donde se gana o se pierde el proyecto

Una red de audio bien diseñada debe pensarse para el día dos, no solo para el día de la entrega. Monitorizar estado, identificar fallos, documentar puertos y rutas, mantener versiones de firmware y disponer de copias de configuración reduce el tiempo de intervención cuando aparece una incidencia. En instalaciones multisala o con uso intensivo, la capacidad de diagnóstico remoto puede convertirse en un argumento económico tan importante como el coste inicial del hardware.

También aumenta la necesidad de coordinación entre AV e IT. La segmentación de red, las políticas de acceso, el uso de PoE, la redundancia, el control de multicast y la seguridad deben definirse con criterios compatibles con la infraestructura del cliente. La convergencia no significa que el integrador tenga que convertirse en administrador de sistemas, pero sí que debe comprender qué decisiones de red afectan directamente al rendimiento del audio y qué información necesita compartir con IT.

Qué cambia entre verticales profesionales

No existe una única arquitectura válida. En corporate pesan la facilidad de uso y la integración con plataformas colaborativas; en educación, la repetibilidad entre muchas salas; en instituciones, la trazabilidad y automatización; en hospitality y retail, la zonificación y continuidad operativa; y en teatros o espacios culturales, la flexibilidad de routing, redundancia e integración con sistemas de espectáculo. El diseño debe partir del uso real y del personal que operará el sistema para equilibrar interoperabilidad, escalabilidad y sencillez.

De la selección de productos a una arquitectura de audio sostenible

La evolución del audio profesional apunta hacia infraestructuras donde captación, procesamiento, distribución y control se diseñan como un conjunto. Audio-Technica y las marcas de su ecosistema permiten abordar esas capas desde microfonía y sistemas inalámbricos hasta matrices, amplificación, altavoces y audio espacial.

¿Qué cambio real está impulsando hoy la adopción del audio en red?

Desde vuestra experiencia en España e Iberia, ¿qué necesidades están acelerando el paso de arquitecturas tradicionales a sistemas Dante/IP o híbridos? ¿Pesa más la escalabilidad, el cableado, el control centralizado, la integración con IT o la monitorización?

El principal motor de la adopción del audio en red no es solo el ahorro en la instalación de cableado analógico, sino la escalabilidad y el control centralizado que se integra en la infraestructura IT a través de los programas que controlan los flujos de DANTE.

Hoy en día, las organizaciones exigen la capacidad de modificar ruteos de señal y reconfigurar salas sin necesidad de intervenciones físicas. La integración de protocolos como Dante con la red corporativa/educativa permite supervisar dispositivos, gestionar la seguridad, auditar el estado del sistema y mantener actualizado el firmware desde una consola centralizada o en remoto.

¿Cuándo tiene sentido diseñar una instalación sobre Dante/IP y cuándo no?

¿Qué criterios debería usar un integrador para decidir qué parte conviene llevar a la red y qué parte mantener mediante Audio-Technica LINK, AES3, USB o analógico? Si es posible, indicad cuándo una arquitectura híbrida resulta más eficiente.

La elección entre una arquitectura basada íntegramente en IP o un modelo híbrido responde a criterios de extensión, número de canales y economía:

1. Diseño 100% Dante/IP: Recomendado cuando se deban interconectar múltiples salas o recintos distantes, en proyectos de gran cantidad de señales (como un auditorio, un centro educativo…) o donde se requiera monitorización remota y compatibilidad con software de control IT.
2. Protocolos dedicados y topologías híbridas:

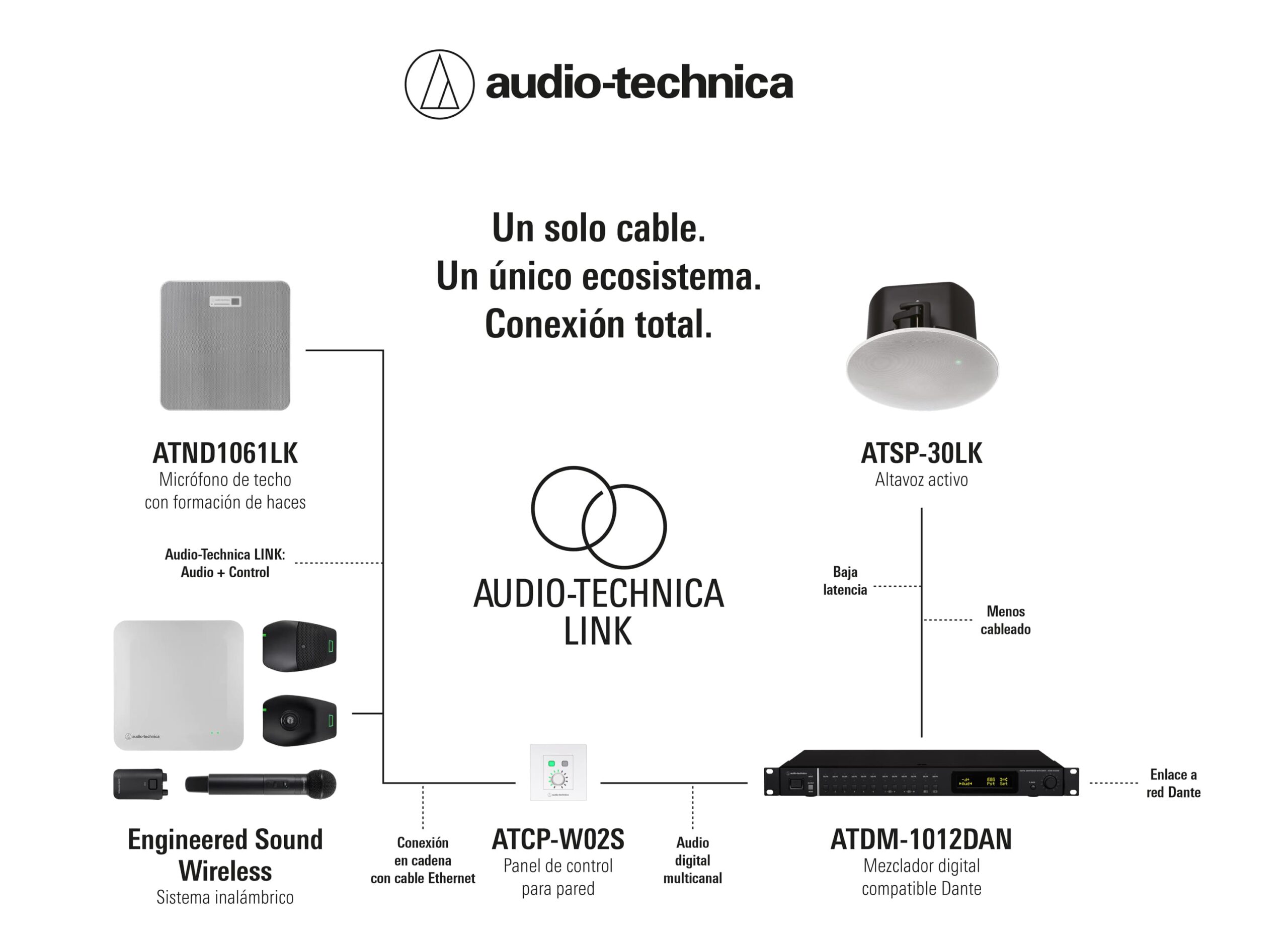

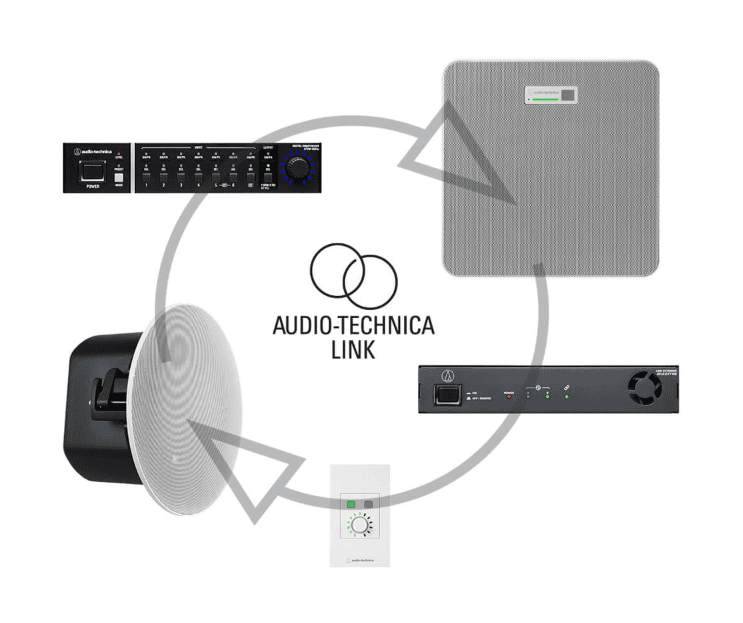

• Audio-Technica LINK: Es ideal para interconectar un ecosistema basado en Audio-Technica LK o sala local (por ejemplo, encadenar múltiples Smartmixers (mezcladores ATDM-1012 o ATDM-0604), con altavoces ATSP-30. Reduce la saturación de direcciones IP en la red principal, disminuye costes de infraestructura e interconecta audio sin compresión ni latencia mediante un cable de Cat5/6.
• USB / Analógico / AES3: Para la integración directa punto a punto (como la conexión USB a un PC/DSP de sala de videoconferencias, o salidas analógicas/AES3 directas a una etapa de potencia o un sistema PA)

¿Cuáles son las decisiones de red que más condicionan la fiabilidad del audio?

Queremos criterios prácticos sobre switches, PoE, multicast, sincronización, segmentación, redundancia, crecimiento y coordinación con IT. ¿Qué errores aparecen con mayor frecuencia y cuáles deben resolverse antes de instalar?

La fiabilidad de un sistema AoIP se apoya en una correcta ingeniería de red previa al despliegue:

1. Switches y QoS: Es esencial contar con switches gestionables que soporten Dante-aware QoS (Quality of Service) para priorizar los paquetes PTP (Precision Time Protocol) y el tráfico de audio frente al tráfico de datos general.
2. Manejo de Multicast e IGMP Snooping: Habilitar IGMP Snooping (y un Querier activo) evita que el tráfico de audio multicanal en modo multicast inunde todos los puertos del switch y colapse la red o los dispositivos que no lo necesitan.
3. Segmentación y VLANs: Crear una VLAN dedicada para el audio (o separar el tráfico de control/datos del de audio, como permite el modo Split de matrices como la ATND1061) garantiza que el rendimiento del audio no se vea afectado por picos de tráfico IT.
4. PoE y Alimentación: Calcular adecuadamente el consumo necesario PoE (PoE+ / 802.3at) en los switches para evitar cortes por caída de tensión en micrófonos de techo o puntos de acceso.
5. Errores frecuentes: Usar switches no gestionados con funciones EEE (Energy Efficient Ethernet o Green Ethernet habilitado), las cuales introducen latencias aleatorias o desconexiones de reloj en los paquetes de sincronización, con los consiguientes cortes en la señal de audio o interferencias extrañas.

¿Cómo debe plantearse la interoperabilidad entre captación, DSP, control y reproducción?

¿Cómo recomendáis diseñar una cadena interoperable entre Audio-Technica y marcas como Linea Research, Martin Audio, Optimal Audio o TiMax sin generar islas tecnológicas difíciles de mantener?

Para evitar crear «islas tecnológicas», la arquitectura debe estructurarse mediante un protocolo de transporte estandarizado (como Dante / AES67) combinado con plataformas de control abiertas:

5. Transporte unificado (Dante/AES67): Sirve como la autopista común que conecta la captación (p. ej., arrays ATND1061 o receptores D50), las matrices de procesado (ATDM-1012DAN) y la amplificación o reproducción (p. ej., Linea Research o Martin Audio).
6. Integración de control mediante API/Plugins: Utilizar integraciones con módulos certificados y desarrollados para sistemas de control (como Q-SYS, Extron, Crestron, Symetrix, sistemas de seguimiento como Ross Video o control de cámaras PTZ). Esto permite gestionar la ganancia, el estado de “mute” y las zonas de seguimiento desde una interfaz de usuario unificada. Audio-Technica está muy implicada, con un departamento dedicado al R+D, en una colaboración conjunta entre USA-EU y Japón para el desarrollo de plugins y trabajo con terceras partes.

¿Qué cambia en el diseño según el vertical profesional?

¿Qué diferencias técnicas y operativas son más importantes entre corporate, educación, instituciones, hospitality/retail, teatros, museos, lugares de culto y directo? ¿Qué variables cambian realmente: canales, redundancia, automatización, zonificación, mantenimiento o formación?

Cada ámbito impone prioridades distintas sobre el transporte y procesado:

1. Corporate / Salas de reuniones: Premian una estética limpia, una cobertura inteligente (beamforming con zonas de exclusión), la cancelación de eco (AEC) y la integración transparente con plataformas tipo Microsoft Teams o Zoom, con las cuales estamos totalmente certificados.
2. Educación: Exige escalabilidad y estandarización. La posibilidad de replicar un diseño de red, direccionamiento IP y perfiles de configuración en decenas de aulas simplifica la gestión del departamento de soporte IT.

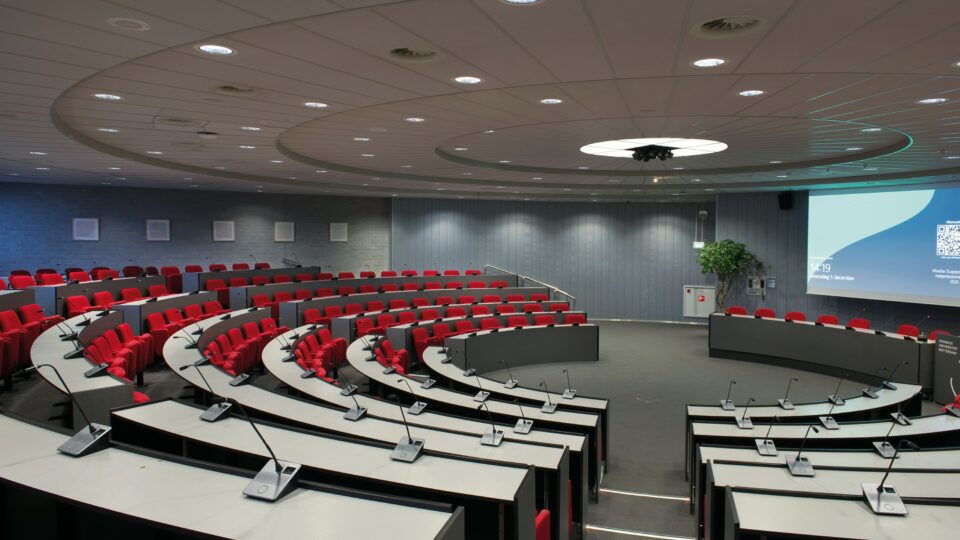

3. Instituciones y Parlamentos: Priorizan la trazabilidad, la baja latencia, la automatización del audio sincronizado con la realización de vídeo (seguimiento de cámaras mediante comandos VISCA u OSC/Dante) y sistemas de debate dedicados.
4. Cultura, Teatros y Directo: Requieren redundancia (puertos Primario/Secundario de Dante), amplio rango dinámico, gestión ininterrumpida de RF con alta densidad y baja latencia para el procesado de audio espacial o inmersivo (como TiMax).

¿Cómo está cambiando la relación entre sistemas inalámbricos y audio sobre IP?

La serie D50 combina RF, DSP y Dante. ¿Qué ventajas aporta integrar el sistema inalámbrico en la misma arquitectura de red y qué consideraciones aparecen con alta densidad de canales o múltiples salas?

La incorporación de conectividad de AoIP directamente en receptores inalámbricos (como en la serie Audio-Technica D50 Wireless) rompe la barrera entre el entorno RF y la red principal:

1. Eficiencia de espacio y cableado: Permite tener hasta 8 canales inalámbricos Dante en tan solo 1U de rack, eliminando la parte de cableado analógico.
2. Gestión unificada: El procesado DSP interno y la monitorización de espectro de radiofrecuencia (RF) se supervisan a través de la misma red Ethernet por la que viaja el audio.
3. Escalabilidad y alta densidad: La existencia de modos «HD» optimiza el espectro de RF permitiendo más canales simultáneos, mientras que el envío directo por IP facilita derivar esos canales a múltiples zonas, procesadores o salas de grabación sin pasar por sistemas de matrices analógicas adicionales.

¿Qué importancia tienen la monitorización, el mantenimiento remoto y la seguridad?

¿Qué procedimientos recomendáis para documentar rutas y configuraciones, gestionar firmware, copias de seguridad y diagnóstico? ¿Cómo debe coordinarse el integrador con IT sin comprometer las políticas de seguridad del cliente?

Un proyecto en red debe incluir de origen un buen esquema de direcciones IP y equipos empleados para su futuro mantenimiento:

1. Documentación y Mapeo: Disponer de matrices de rutas Dante centralizadas (Dante Controller / Dante Domain Manager) y mantener un registro estructurado de nombres de dispositivos, canales y mapas de IPs.
2. Seguridad y Coordinación IT: Separar la red de control de la de transporte o activar la autenticación y cifrado a nivel de dominio. El integrador debe hablar en el mismo lenguaje del departamento IT, respetando sus políticas de seguridad (VLANs, filtrado de direcciones MAC y puertos seguros) sin romper la temporalidad del protocolo PTP.
3. Mantenimiento preventivo: Centralizar el almacenamiento de copias de seguridad de las configuraciones del DSP/micrófonos y utilizar herramientas de diagnóstico remoto para detectar caídas de paquetes o desincronizaciones de reloj antes de que se conviertan en fallos audibles.

¿Podéis proponernos uno o varios proyectos reales que expliquen bien este enfoque?

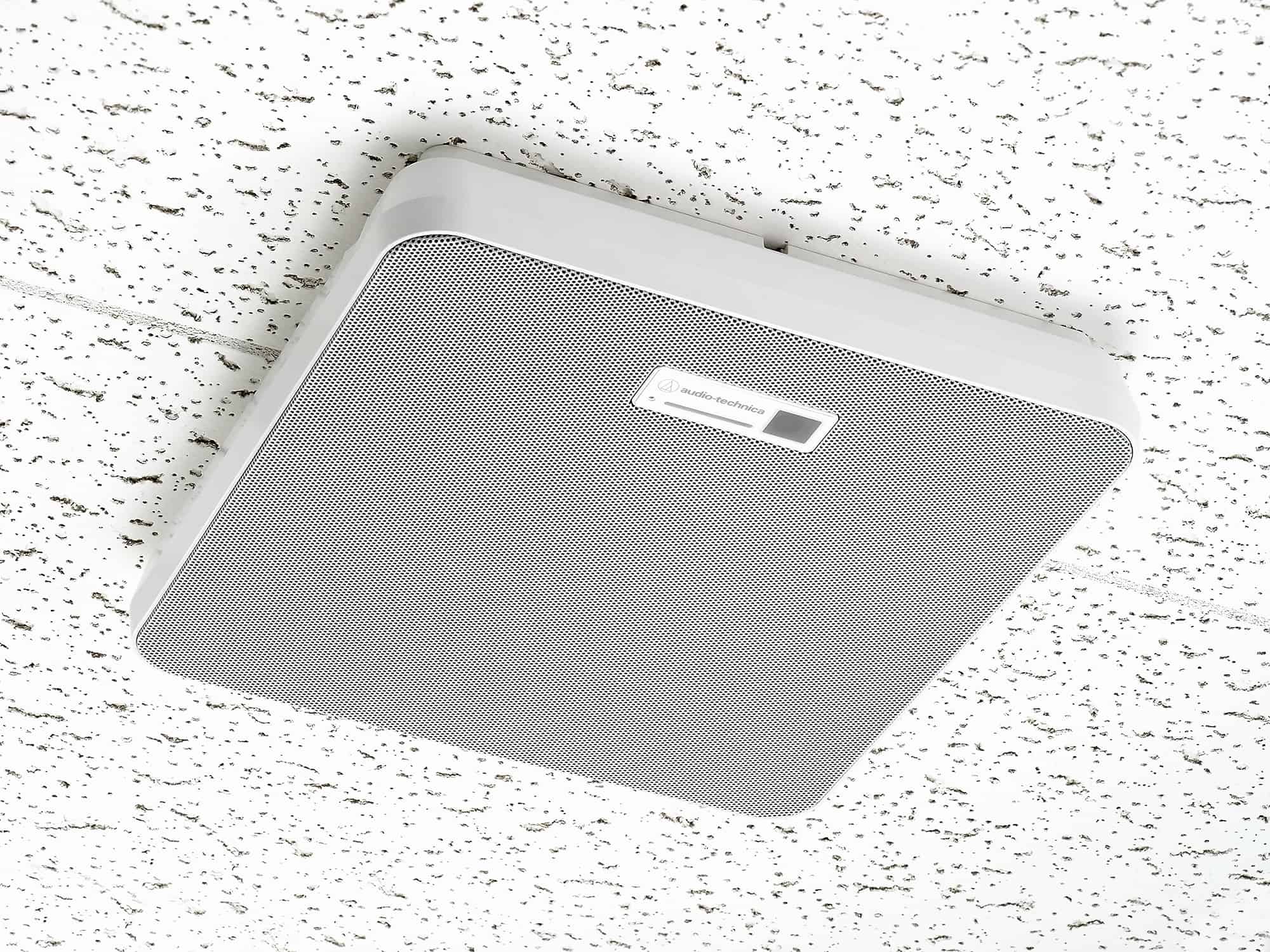

Un caso claro que ilustra este enfoque es la implantación del micrófono de array de Audio-Technica ATND1061DAN y sistemas de microfonía inalámbricos en salas de videoconferencia corporativa y salas de debates:

1. El Reto: Integrar audio de alta inteligibilidad en salas con acústica compleja sin obstaculizar la mesa principal ni saturar la infraestructura de cableado.
2. La Solución: Despliegue de micrófonos con formación de haces (beamforming) conectados mediante un único cable Cat5 que transporta alimentación PoE, control e interacción con el motor DSP y ruteo Dante hacia procesadores matriciales.
3. Resultado: Reducción drástica del tiempo de instalación, control automatizado del seguimiento de cámaras por datos de voz/posición y monitorización remota por parte del equipo de soporte informático.

¿Qué papel juegan la demostración, la formación y el soporte antes y después de la instalación?

¿Cómo utilizáis el showroom de Madrid para validar diseños, formar a integradores o reducir riesgos antes de una instalación? ¿Qué soporte consideráis crítico durante la puesta en marcha y el mantenimiento?

1. Validación previa en Showroom: El uso de nuestro espacio de demostración que tenemos en Madrid, permite simular entornos complejos, probar la interoperabilidad entre micrófonos de red, procesadores y etapas de potencia antes de llevar el diseño a la obra real. Esto elimina incertidumbres en la puesta en marcha.
2. Consultoría, soporte postventa e ingeniería de campo: Ofrecer asistencia técnica no solo en la elección del hardware, sino en la configuración de la infraestructura de red (switches, políticas de multicast, lógica de automatización) garantiza el éxito del proyecto a largo plazo. Hacer una buena consultoría, es una pieza esencial para establecer la confianza que depositamos en nuestros clientes y es clave para nuestros proyectos de éxito. La relación/certificación que tenemos con tantos fabricantes de hardware y software (3rd parties) es de vital importancia para la elección y recomendación de nuestra marca.

¿Cómo imagináis el audio en red profesional durante los próximos tres a cinco años?

¿Qué evolución esperáis en interoperabilidad, gestión remota, automatización, audio inmersivo, RF, software y convergencia AV/IT? ¿Qué capacidades pasarán de avanzadas a requisitos habituales?

1. Convergencia AV/IT nativa: los estándares de gestión de red unificados (como IPMX, AES67, SMPTE2110 y arquitecturas basadas en software) pasarán de ser opcionales a convertirse en un requisito en las licitaciones.
2. IA y automatización del procesado: algoritmos de mezcla automática y supresión de ruido basados en aprendizaje automático integrados en los propios puntos finales (endpoints) de captación.
3. Estandarización del audio inmersivo: el transporte sobre IP simplificará el envío masivo de canales hacia procesadores inmersivos (como TiMax) tanto en directo como en instalaciones fijas, democratizando la acústica variable y el audio espacial.
